Produktdetails:
|
| Anwendung: | Flansch-Platte | Oberfläche: | Hell |
|---|---|---|---|
| Dichte: | 8,2 | HS-Code: | 7408229000 |
| Höhepunkt: | Thermischer bimetallischer Streifen,Bimetallischer Streifen Chaces 2400,Mechanische Gerät-bimetallischer Streifen |
||

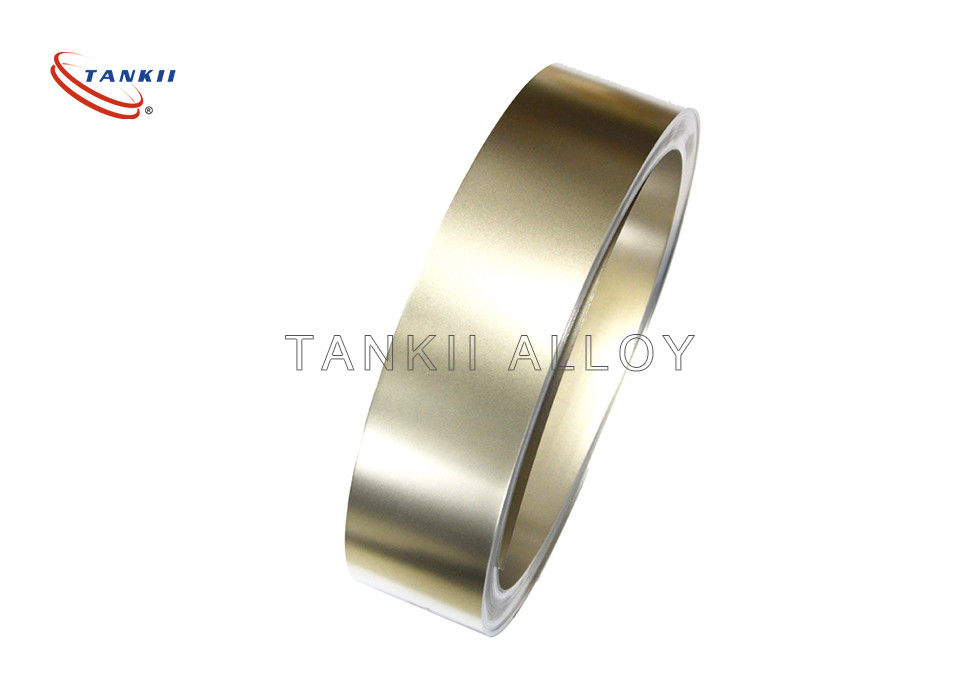

Thermischer bimetallischer Streifen Chaces 2400
Bimetall wird benutzt, um einen Temperaturwechsel in mechanische Verschiebung umzuwandeln. Der Streifen besteht aus zwei Streifen von verschiedenen Metallen, die mit unterschiedlicher Rate erweitern, während sie erhitzt werden, normalerweise Stahl- und kupfern, oder in einigen Fällen Stahl- und Messing. Die Streifen werden zusammen während ihrer Länge verbunden, indem man befestigt, bronziert oder schweißt. Die verschiedenen Expansionen den flachen Streifen zwingen, um eine Möglichkeit zu verbiegen, wenn Sie und in der entgegengesetzten Richtung erhitzt werden, wenn Sie unterhalb seiner Ausgangstemperatur abgekühlt werden. Das Metall mit dem höheren Ausdehnungskoeffizienten ist auf der äußeren Seite der Kurve, wenn der Streifen und auf der inneren Seite wenn abgekühlt erhitzt wird
Die seitlich Verschiebung des Streifens ist viel größer als die kleine lengthways Expansion in irgendeinem der zwei Metalle. Dieser Effekt wird in einer Strecke der mechanischen und elektrischen Geräte verwendet. In einigen Anwendungen wird der bimetallische Streifen in der flachen Form benutzt. In anderen wird er in eine Spule für Kompaktheit eingewickelt. Die größere Länge der aufgerollten Version gibt verbesserte Empfindlichkeit.
Diagramm eines Bimetalls, das zeigt, wie der Unterschied bezüglich der thermischen Expansion in den zwei Metallen zu eine viel größere seitlich Verschiebung des Streifens führt
Chemische Zusammensetzung (%)
| Grad | C | Si | Mangan | P | S | Ni | Cr | Cu | F.E. |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
| Grad | C | Si | Mangan | P | S | Ni | Cr | Cu | F.E. |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | Bal. |
Zusammensetzung
| Grad | Chace 2400 |
| Hohe Expansionsschicht | Ni22Cr3 |
| Niedrige Expansionsschicht | Ni36 |
Art der Versorgung
| Legierungen nennen | Art | Maß | ||
| Chace 2400 | Streifen | W= 5~120 Millimeter | T= 0.1~5 Millimeter | |
Typische physikalische Eigenschaften
| Dichte (g/cm3) | 8,2 |
| Elektrische Widerstandskraft an 20ºC (OMmm2/m) | 0.8±5% |
| Wärmeleitfähigkeit, λ/mit (m*ºC) | 22 |
| Elastizitätsmodul, e Gpa | 147~177 |
| Verbiegendes K/10-6 ºC-1 (20~135ºC) | 14,3 |
| Verbiegende Rate f (20~130ºC) 10-6ºC-1 der Temperatur | 26.2%±5% |
| Zulässige Temperatur (ºC) | -70~ 350 |
| Lineare Temperatur (ºC) | -20~ 180 |
