Produkt-Details
Herkunftsort: Shanghai, China,
Markenname: TANKII
Zertifizierung: ISO SGS
Modellnummer: FeNi50
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Holzetui
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 Tonnen pro Monat
Material: |
Eisen-Nickel-Legierung |
Durchmesser.: |
0.02mm |
Oberfläche: |
Hell/polierte |
Probe: |
Angenommen |
Form: |
Rohr/Draht/Stange/Streifen/Platte/Spule |
Material: |
Eisen-Nickel-Legierung |
Durchmesser.: |
0.02mm |
Oberfläche: |
Hell/polierte |
Probe: |
Angenommen |
Form: |
Rohr/Draht/Stange/Streifen/Platte/Spule |

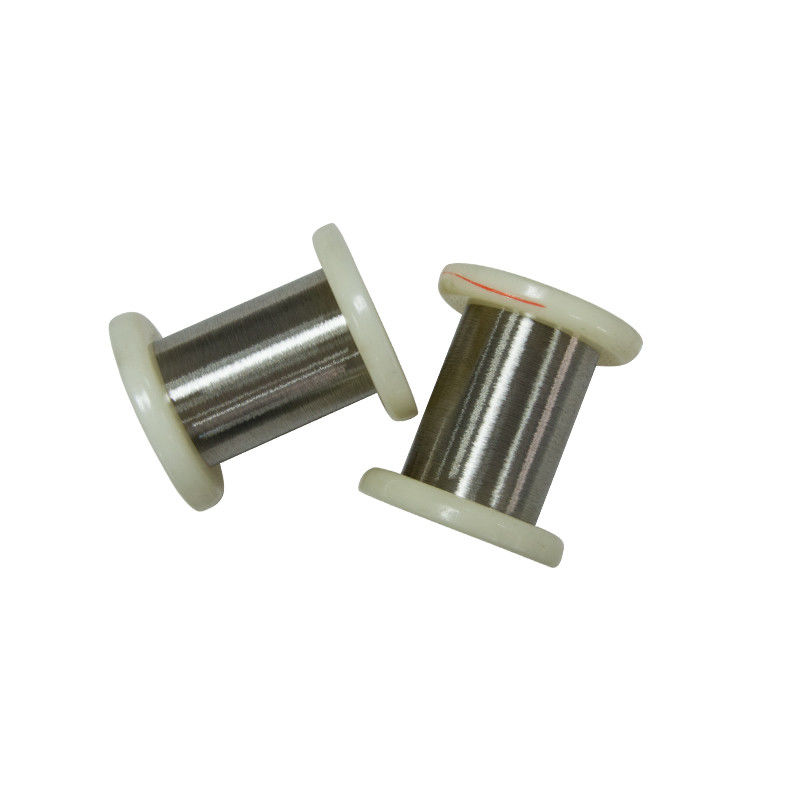

Permalloy 1j50/Ni50/E11a-Draht-Präzisions-Legierung FeNi50 50H
Marke: 1J50
Klassifikation: Legierungen der Präzision weich magnetisch
Ergänzung: Legierung hat eine hohe Durchlässigkeit und niedrige eine Sättigungsinduktion von technischem
Anwendung: Für Kerne zwischen dem Rohr und kleinen den Transformatoren, den Drosselklappen, den Relais und den Teilen von den magnetischen Kreisen, die unvoreingenommen an erhöhten Induktionen oder an der kleinen Neigung funktionieren
Chemische Zusammensetzung in % 1J50
Ni 49-50.5% |
F.E. 48.33-50.55% |
C 0,03% |
Si 0,15 - 0,3% |
Mangan 0,3 - 0,6% |
S O 0,02% |
P 0,02% |
MO - |
Ti - |
Al - |
Cu 0,2% |
Grundlegende körperliche Konstanten und mechanische Eigenschaften der Legierung:
Dichte: γ = 8,2 g/cm3;
Elektrische Widerstandskraft: ρ = 0,45 Ohm mm2? /m;
Curie-Temperatur-Temperatur: Θs = 500 ° C;
Sättigungsmagnetostriktion: λS = 25? 106;
Brinellhärte: 170/130 HB;
Entscheidend: Rm = 780/440 MPa;
Streckgrenze: σ0,2 = 685/145 MPa;
Elastizitätsmodul E = 160 kN/mm2;
Verlängerung: δ5 = 3/35%;
Relative Kompression: φ = 15/60%.
Die magnetischen Eigenschaften der Legierung
| Art | Klasse | Stärke oder Durchmesser, Millimeter | Die magnetische zuerstdurchlässigkeit | Maximum magnetisch Durchlässigkeit |
Koerzitivkraft | Technische Sättigungsinduktion | |||
| mH/m | G / E | mH/m | G / E | / | E | (10-4 G) | |||
| Nicht mehr | Nicht mehr | Kein kleiner | |||||||
| kaltgewalzte Bandeisen | 1 | 0,05 0,08 |
2,5 |
2000 |
25 |
20000 |
20 |
0,25 |
1,50 |
| 0,10 0,15 |
2,9 |
2300 |
31 |
25000 |
16 |
0,20 |
|||
| 0,20 0,25 0,27 |
3,3 |
2600 |
38 |
30000 |
12 |
0,15 |
|||
| 0,35 0,50 |
3,8 |
3000 |
44 |
35000 |
10 |
0,12 |
|||
| 0,80 1,0 |
3,8 |
3000 |
38 |
30000 |
12 |
0,15 |
|||
| 1,5 2,0 2,5 |
3,5 |
2800 |
31 |
25000 |
13 |
0,16 |
|||
| warm gewalzte Blätter | 3-22 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
| Stangen | 8-100 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
| kaltgewalzte Bandeisen | 2 | 0,10 0,15 |
3,8 |
3000 |
38 |
30000 |
14 |
0,18 |
|
| 0,20 0,25 |
4,4 |
3500 |
44 |
35000 |
12 |
0,15 |
|||
| 0,35 0,50 |
5,0 |
4000 |
56 |
45000 |
10 |
0,12 |
|||
| 0,80 1,0 |
5,0 |
4000 |
50 |
40000 |
10 |
0,12 |
|||
| 1,5 2,0 |
3,8 |
3000 |
44 |
35000 |
12 |
0,15 |
|||
| kaltgewalzte Bandeisen | 3 | 0,05 0,10 0,20 |
12,5 * |
10000 * |
75 |
60000 |
4,0 |
0,05 |
1,52 |
2.Usage
Es wird größtenteils in den kleinen Transformatoren, Impulswandler, Relais, Transformator, magnetischer Verstärker, elektromagnetische Kupplung, die Reaktor coreand magnetische Abschirmung verwendet, die inweak magnetisches orsecondary Magnetfeld funktionieren.
3.Features
Koerzitivkraft 1).Low und magnetischer Hysteresenverlust;
Widerstandskraft 2).High und loweddy-currentloss;
initialmagnetic Durchlässigkeit 3).High und maximale magnetische Durchlässigkeit;
magnetische Flussdichte der Sättigungs 4).High;
4. Verpackungsdetail
1). Spule (Plastikspule) + drückte Falte-hölzernen Fall + Palette zusammen
2). Spule (Plastikspule) + Karton + Palette
