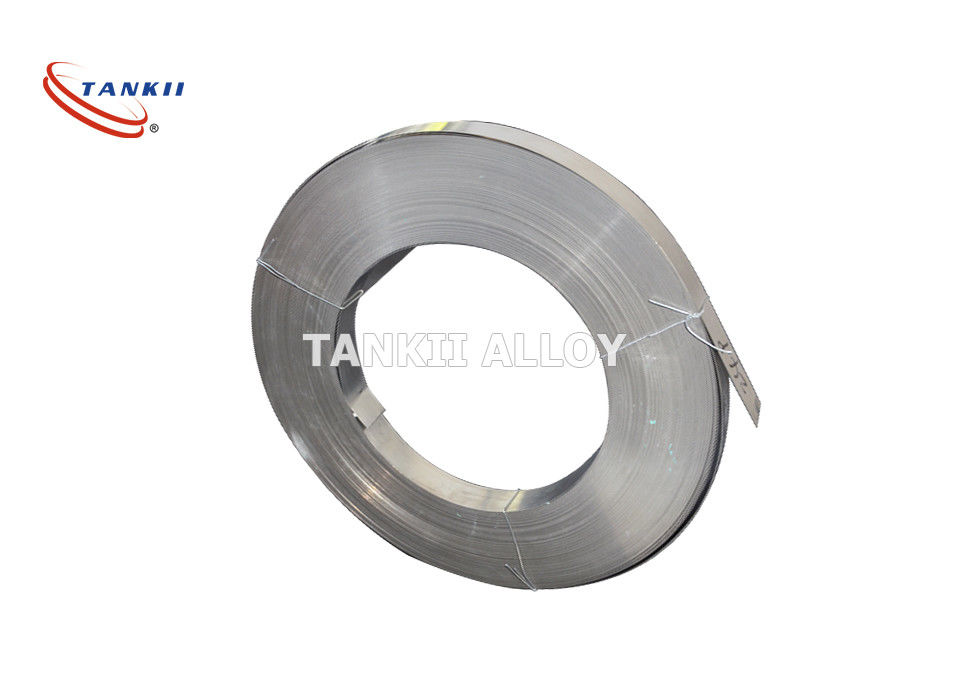

0cr23al5 Heating Resistance Strips
, Stablohm 812 Heizwiderstandsstreifen
, Industrie-Widerstands-Heizwiderstandsstreifen
Fecral-Legierung 815 Resistohm 135 Stablohm 812 0cr23al5 Wärmewiderstandsstreifen für industrielle Widerstände
Fecral-Legierung 815 Resistohm 135 Stablohm 812 0cr23al5 Wärmewiderstandsstreifen für industrielle Widerstände
Ein Widerstandsdraht ist eine Art elektrischer Draht mit hohem Widerstand.
Anwendungsbereiche für Widerstandsdraht sind Widerstände, Heizelemente, elektrische Heizungen, elektrische Öfen, Toaster und vieles mehr.
FeCrAl, eine Familie von Eisen-Chrom-Aluminium-Legierungen (TANKII APM, A-1, D und AF usw.), die in einer Vielzahl von Widerstands- und Hochtemperaturanwendungen verwendet werden, wird auch in Form von Widerstandsdraht verwendet.
| Eigenschaften der Nomenklatur der Legierungen |
0Cr25Al5 |
0Cr21Al6 |
0Cr23Al5 |
0Cr21Al4/0Cr19Al3 |
0Cr21Al6Nb |
0Cr27Al7Mo2 |
| Hauptchemische Zusammensetzung |
Die |
23.0-26.0 |
19.0-22.0 |
20.5 bis 23.5 |
18.0-21.0 |
21.0-23.0 |
26.5-27.8 |
| Das ist alles. |
4.5 bis 6.5 |
5.0-7.0 |
4.2 bis 5.3 |
3.0-4.2 |
5.0-7.0 |
6.0-7.0 |
| Ruhe |
Zeitgemäß |
Zeitgemäß |
Zeitgemäß |
Zeitgemäß |
Zeitgemäß |
Zeitgemäß |
| Fe |
Ruhe |
Ruhe |
Ruhe |
Ruhe |
Ruhe |
Ruhe |
| |
|
|
|
|
Nb0.5 |
Mo1,8-2.2 |
| Max. Dauerbetriebstemperatur des Bauteils- Nein.C) |
1250 |
1250 |
1250 |
1100 |
1350 |
1400 |
| Widerstandsfähigkeit bei 20oCμΩ@m) |
1.42 |
1.42 |
1.35 |
1.23 |
1.45 |
1.53 |
| Dichte ((g/cm3) |
7.1 |
7.16 |
7.25 |
7.35 |
7.1 |
7.1 |
| Wärmeleitfähigkeit ((KJ/m@h@oC) |
46.1 |
63.2 |
60.2 |
46.9 |
46.1 |
|
| Ausdehnungskoeffizientα ×10-6/oC) |
16 |
14.7 |
15 |
13.5 |
16 |
16 |
| Schmelzpunkt ca.oC) |
1500 |
1500 |
1500 |
1500 |
1510 |
1520 |
| Zugfestigkeit ((N/mm2) |
630 bis 780 |
630 bis 780 |
630 bis 780 |
600 bis 700 |
650 bis 800 |
680 bis 830 |
| Verlängerung bei Bruch (%) |
>12 |
>12 |
>12 |
>12 |
>12 |
> 10 |
| Veränderung der Fläche (%) |
60 bis 75 |
65 bis 75 |
65 bis 75 |
65 bis 75 |
65 bis 75 |
65 bis 75 |
| Wiederholungsbiegenfrequenz ((F/R) |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
| Härte (H.B.) |
200 bis 260 |
200 bis 260 |
200 bis 260 |
200 bis 260 |
200 bis 260 |
200 bis 260 |
| Dauer des Betriebs ((Stunden/oC) |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1250 |
≥ 50/1350 |
≥ 50/1350 |
| Mikrographische Struktur |
Ferrit |
Ferrit |
Ferrit |
Ferrit |
Ferrit |
Ferrit |
| Magnetische Eigenschaften |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
3. Größe
Wird: 0,018 mm bis 10 mm
Band: 0,05*0,2 mm bis 2,0*6,0 mm
Streifen: 0,5*5,0mm-5,0*250mm
Stange: 10 bis 100 mm
4. Typische Anwendungen
Widerstand 135ist eine ferritische Legierung der Familie FeCrAl, die als Heizelement mit einer Widerstandsfähigkeit von bis zu 1200 °C verwendet werden kann.
Widerstand 135Es muß in einer trockenen Umgebung verwendet werden, um Rost zu vermeiden, da es sich nicht um eine rostfreie Legierung handelt.
Die in Resistohm 135 realisierten Elemente haben eine ausgezeichnete Lebensdauer in einer schwefelhaltigen Umgebung, insbesondere wenn die Atmosphäre ebenfalls oxidiert.
Widerstand 135ist in der Regel in Topkochern mit Keramik, Keramiköfen-Elementen und Rohrelementen verwendet.
Aufgrund seiner Beständigkeit gegen kohlenstoffhaltige Atmosphären wird Resistohm 135 für die Herstellung von Zigarettenauflösern und Brennstoffbrennerelementen ausgewählt.
Q1. Welche Materialien (Symbole) werden für elektrische Heizleitungen verwendet?
A. Ich weiß nicht.Dabei werden vorwiegend Ni-Cr- und Fe-Cr-Al-Legierungen verwendet.
F2. Welche Vor- oder Nachteile gibt es je nach Material?
A. Ich weiß nicht.Wir zeigen Ihnen diese in Tabelle 1 kurz.
