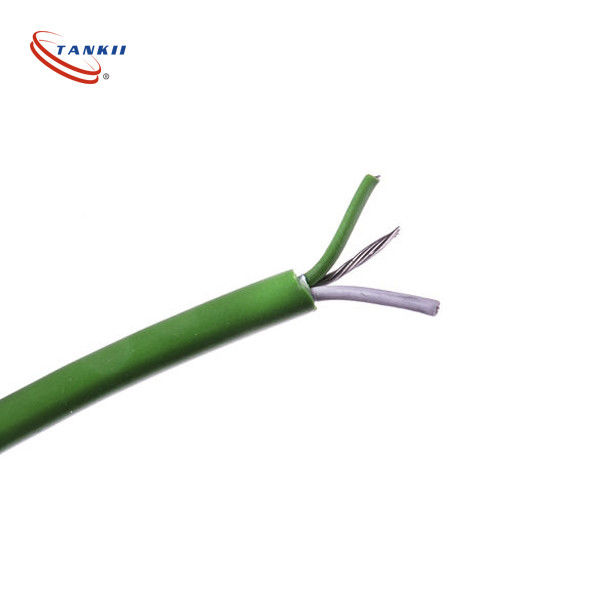

1 Paar 2 Paare 3 Paare K-Typ-Verlängerungskabel weiß und grün IEC-Standardklasse 1 für Wärmekraftwerke

1 Paar 2 Paare 3 Paare K-Typ-Verlängerungskabel weiß und grün IEC-Standardklasse 1 für Wärmekraftwerke

Beschreibung des Produkts:

Kernanwendung von Thermoelementverlängerungsdraht (Kompensationsdraht)
In einem Satz: Ziehen Sie das kalte Ende des Thermocouples von der Hochtemperaturanlage an einen Ort mit stabiler Temperatur und geeignet für Temperaturmessgeräte,Gewährleistung einer genauen Temperaturmessung und keine zusätzlichen Temperaturunterschiedsfehler.
1, Hauptaufgabe
Das Temperaturmesssignal wird erweitert und das Arbeitsende des Kaltverbindungstermokopfs an einen hochtemperaturartigen Ort verlegt.Die Kaltverbindung sollte nicht an einem Ort mit hohen Temperaturen/großen Temperaturschwankungen platziert werden.; Verlängerungstränge zum Ziehen des kalten Endes zum konstanten Temperaturbereich des Kontrollraums und des Instrumentenschranks über einen langen Abstand.
Kompensieren des thermoelektrischen Potentials, beseitigen Temperaturmessfehler, verlängern das Drahtmaterial, um den thermoelektrischen Eigenschaften des entsprechenden Thermopaares zu entsprechen.In einem bestimmten Temperaturbereich, kann es das Thermocouple effektiv verlängern, ohne zusätzliches parasitisches Potenzial zu erzeugen, was für genaue Temperaturwerte sorgt.
Die speziellen Edelmetalle für kostensparende Thermoelemente (Platin-Rodium, Nickel-Chrom-Silizium usw.) sind sehr teuer.und billige Verlängerungsleitungen werden für lange Strecken im Rücken verwendet, was erheblich Geld spart.
Anti-Störungen, leicht zu verdrahtendes spezialisiertes Ausgleichsdraht mit Isolierung und Abschirmung, geeignet für Werkstattbrücken und Rohrleitungen, Anti-elektromagnetische Störungen,stabile Signalübertragung.
Anpassung der Instrumentenausrichtung, um die hochtemperaturbereinigte Sonde vor Ort mit einem einheitlichen und ordnungsgemäßen Anschluss an das Temperaturmessgerät, den Aufzeichner und das PLC-Temperaturmodul zu führen.

Hier sind die wichtigsten Merkmale und Auswahlgründe:

Kernmerkmale und Anwendungen:

1.Signalübertragung: Überträgt genau das von dem Thermoelement am Messpunkt erzeugte thermoelektrische Potenzialsignal auf Millivolt-Ebene.

2.Erweiterung und Kompensation: Ersetzt teure K-Typ-Thermokopfleitungen (positive Elektrode: Nickelchrom, negative Elektrode: Nickel-Silizium) für die Langstreckenlegung,und erweitert die "kalte Verbindung" (Referenzverbindung) des Thermocouples vom Hochtemperaturfeld zum temperaturstabilen Kontrollraum, die eine präzise Kompensation der Kaltverbindungen in Instrumenten ermöglicht.

3Kosteneffizienz: Es werden preiswerte Legierungsdrähte verwendet, die den thermoelektrischen Eigenschaften des Thermocouples entsprechen und die Verkabelungskosten erheblich senken.

Verlängerungskabel gegen Kompensationskabel:

Verlängerungskabel: Die Leiterlegierung ist exakt identisch mit dem entsprechenden Thermoelement (z. B. KX) und gewährleistet eine hohe Genauigkeit über einen größeren Temperaturbereich (z. B. -40 °C bis 200 °C).aber zu einem höheren Preis.

Ausgleichsdrähte: Die Leiterlegierung unterscheidet sich vom Thermoelement, besitzt aber dieselben thermoelektrischen Eigenschaften (z. B. KCA/KCB), was die Genauigkeit nur innerhalb eines begrenzten Temperaturbereichs (z. B..Dies gilt auch für den Bereich der Verpackung.

Allgemeine Terminologie: In der Praxis wird "Verlängerungskabel" häufig als allgemeiner Begriff für beide verwendet.

Für die meisten industriellen Anwendungen reichen Ausgleichsdrähte aus.

Leitermaterialien:

Thermoelementkabel gibt es in mehreren Variationen, die sich vor allem durch ihre Isoliermaterialien und Konstruktion unterscheiden, um verschiedenen Umweltbedingungen und Anwendungen gerecht zu werden.

Hier sind die wichtigsten Arten:

1. PVC isoliert: Geeignet für allgemeine Anwendungen mit moderaten Temperaturbereichen.
2. Glasfaser isoliert: Für Anwendungen bei höheren Temperaturen verwendet und bietet eine bessere Wärmebeständigkeit.
3. PTFE isoliert: Ideal für Anwendungen, die chemische Beständigkeit und Flexibilität bei niedrigen bis mittleren Temperaturen erfordern.
4. Silikon isoliert: Bietet eine gute Flexibilität und Wärmebeständigkeit und wird häufig bei hohen Temperaturen verwendet.
5. Mineralisoliert (MI): Metallhülle mit Magnesiumoxidisolierung, geeignet für hohe Temperaturen, raue Umgebungen und bei mechanischem Schutz.

Jeder Typ wird anhand spezifischer Betriebsanforderungen wie Temperaturbereich, chemische Exposition und mechanische Haltbarkeit ausgewählt.

Technische Parameter:

Häufige Fragen:

F: Wie lautet der Markenname dieses Thermoelementkabel?

A: Der Markenname dieses Thermocouple Kabels ist Tankii.

F: Welche Modellnummern gibt es für dieses Thermoelementkabel?

A: Die verschiedenen verfügbaren Modellnummern für dieses Thermoelementkabel sind KX/KC, JX, EX, TX, NX, SC

F: Wo wird dieses Thermoelementkabel hergestellt?

A: Dieses Wärmekabel wird in China hergestellt.

F: Welche Temperaturbereiche werden von diesem Thermocouple-Kabel unterstützt?

A: Die Temperaturbereiche, die von diesem Thermocouple-Kabel unterstützt werden, variieren je nach Modellnummer.

F: Ist dieses Wärmekabel für den Einsatz in rauen Industrieumgebungen geeignet?

A: Ja, dieses Wärmekabel ist so konzipiert, dass es in rauen Industrieumgebungen langlebig und zuverlässig ist.
