Martensitische Schweißdrähte aus Edelstahl

A. Chemische Zusammensetzung (Gew. %, Einzelwert = max)

• C: 0,25 – 0,40 Cr: 12,0 – 14,0 Ni ≤ 0,6 Mn ≤ 0,6
• Si: 0,30 – 0,65 P ≤ 0,030 S ≤ 0,030 Mo ≤ 0,75 Cu ≤ 0,75
• Ferritzahl: 0 – 3 FN (voll martensitisches Gefüge nach Luftkühlung)

B. Mechanische Eigenschaften (geschweißt, 3-lagig, Ar+2 %O₂)

• Zugfestigkeit (Rm): ≥ 690 MPa (100 ksi)
• Streckgrenze (Rp0.2): ≥ 550 MPa (80 ksi)
• Dehnung (A5): ≥ 15 %
• Kerbschlagzähigkeit Charpy-V: ≥ 27 J bei –20 °C (–4 °F)
• Härte: 30 – 35 HRC geschweißt | 45 – 50 HRC nach PWHT (Anlassen 200 °C / 1 h)

C. Schweißempfehlungen (Ø1,2 mm, flach)

• Stromstärke: 160 – 220 A Spannung: 24 – 28 V Drahtausbrand: 15 mm
• Schweißgeschwindigkeit: 25 – 45 cm min⁻¹ Wärmeeintrag: 0,6 – 1,0 kJ mm⁻¹
• Zwischenlagentemperatur: ≤ 250 °C Nachbehandlung: sofortiges Anlassen 180 – 220 °C zur Vermeidung von Wasserstoffrissen

D. Diffusionswasserstoffgehalt

• ≤ 4 ml/100 g Schweißgut (HD ≤ 4, Glycerinmethode) – Draht mit niedrigem Wasserstoffgehalt minimiert Rissrisiko

E. Normen & Zulassungen

• AWS A5.9 ER420 | ASME SFA-5.9 F-6, A-No. 8 | EN ISO 14343-A G 13 | TÜV 10235 | CE DIN EN 13479 | RoHS & REACH konform

1 Hero-Bereich

• Überschrift:
  “ER420 Martensitischer Edelstahl MIG/WIG-Draht – Hochfest, verschleißfest, 45 HRC nach Anlassen”
• 3-Punkte-Wertversprechen
  • 690 MPa Zugfestigkeit im geschweißten Zustand – ideal für Klingen & Wellen
  • Präzisionslagenwicklung, kein Verheddern bei 20 m/min Roboterzuführung
  • Vakuum- + VCI-Verpackung, 5 Jahre Haltbarkeit, chargenrückverfolgbares MTC 3.1

2 Bild-/Video-Block

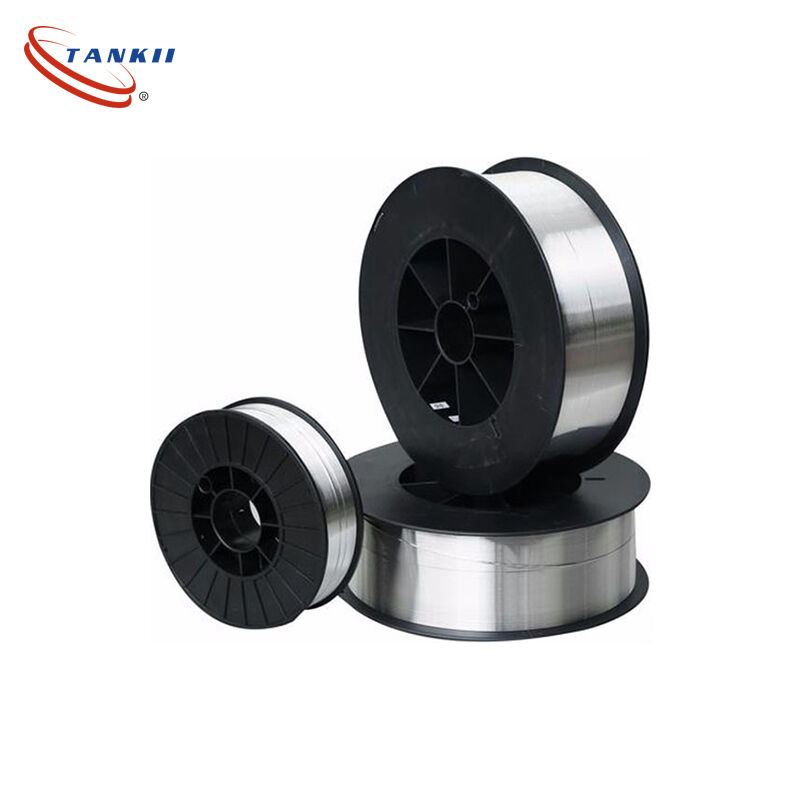

1. Makro-Foto: Spule + Nahaufnahme der blanken Drahtoberfläche
2. 15-Sekunden-Stummfilm: Roboter-MIG-Schweißen einer 420er Welle, glänzende Rippen, kein Spritzer
3. Härte-Diagramm: Balkendiagramm geschweißt vs. angelassen (30 → 50 HRC)

3 Spezifikations-Tab (einklappbar)

4 Anwendungsübersicht

• Kunststoffspritzschrauben & -zylinder
• Messer für die Lebensmittelverarbeitung / Fleischwolfplatten
• Pumpenwellen, Ventilschäfte, Lagerbuchsen
• Reparaturauftrag für Turbinenschaufeln
• Waffenschlitten & Chokes

5 Zertifizierungsleiste

6 FAQ-Akkordeon

7 CTA-Banner

8 SEO-Snippet (≤ 155 Zeichen)
