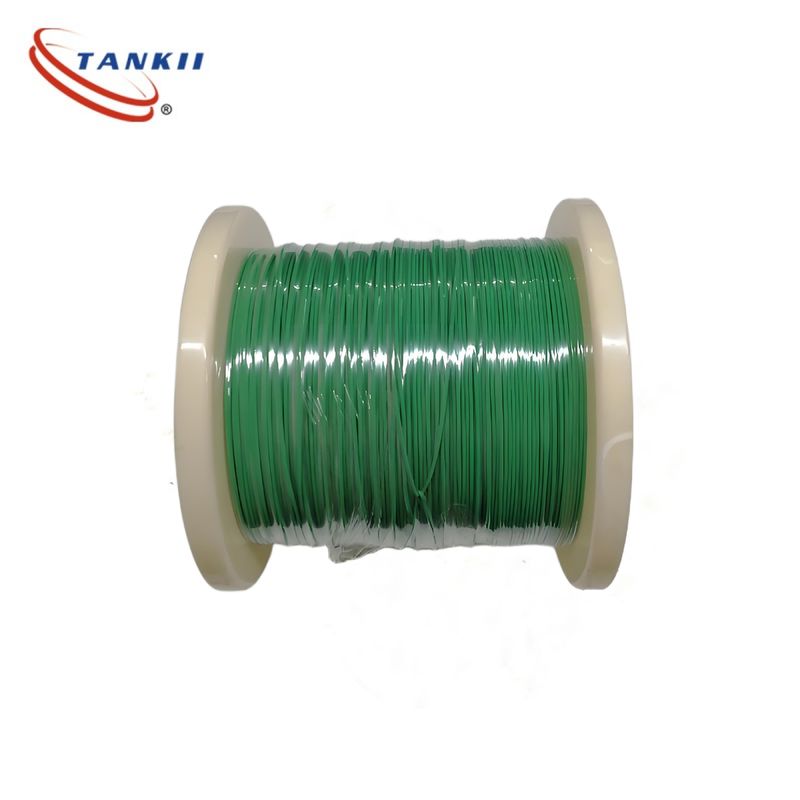

IEC Standard Farbcodierung Grün-Weiß-K-Typ-Thermokopplkabel mit FEP-Dämmung 0,5 mm Einzelleiter
Die Auswahl des richtigen Thermoelementkabels ist entscheidend für eine genaue Temperaturmessung in Industrie-, Automobil- und wissenschaftlichen Anwendungen.Schritt für Schrittauf der Grundlage technischer Kriterien und tatsächlicher Erwägungen:
Thermoelementkabel müssenAusgleichsdrähtemit dem gleichen Seebeck-Koeffizienten wie die Thermoelementlegierung, um Spannungsausfälle zu vermeiden.
Auswahl der IsolierungDauerbetriebstemperaturund chemische Exposition:
- Hochtemperatur (> 500°C):
- Mineralisoliert (MI): MgO-Pulver + Edelstahlhülle (200-1300°C, ATEX/IECEx-zertifiziert für Explosionszonen).
- FEP/PTFE: 200-260°C, resistent gegen Säuren (z. B. chemische Reaktoren).
- Zwischenzeit (100-500°C):
- Silikonkautschuk: 180°C, flexibel für Bewegungsmaschinen (z.B. Förderbänder).
- Teflonglasfaser: 250°C, abrasionsbeständig (Metallguss).
- Niedrigtemperatur (< 100°C):
- PVC: 70°C, kostengünstig für den Innenbereich (z. B. Lebensmittelverarbeitung).
- Feuchtigkeit/Korrosion:
- Verwendungaus rostfreiem Stahl(IP67/IP68) für nasse Umgebungen (z. B. Dampfrohre).
- HinzufügenEthylenpropylengummi (EPR)Kleidung zur Salzwassersicherung (Kessel für den Seeverkehr).
- EMI/RFI-Interferenz:
- Schirmkabel(geflechtete Kupfer- oder Aluminiumfolie) Geräusche in Hochspannungsbereichen (z. B. in der Nähe von Motoren) reduzieren.
- Verknüpfte Paare(30 Drehungen/m) zur weiteren Minimierung der Induktionskopplung (ASTM-Standard E1137).
- Mechanische Belastung:
- Verriegelungsteppich zur Zerkleinernsfestigkeit (Bausubstanz).
- Flexibles Silikon(5 Millionen Biegezyklen) für die Robotik oder Drehmaschinen.
- Abmessung (AWG):
- Kleinere Abmessung (24-26AWG) für kurze Fahrten (<10m, z. B. Laborinstrumente).
- Größere Spurweite (18-20AWG) für weite Strecken (>50m) zur Verringerung des Spannungsrückgangs (z. B. Kraftwerke).
- Farbcodierung der Jacke:
- Befolgen Sie die ANSI/ISA-Standards (z. B. K-Typ = rot ((+) / weiß ((-), J-Typ = schwarz ((+) / weiß ((-)) zur schnellen Identifizierung.
- Kündigung:
- Verformte Steckverbinder (z. B. M12 für die Automatisierung) gegenüber entferntem Ende (für kundenspezifische Baugruppen).
Kabel des Typs K (Nickelchrom-Nickel-Aluminium) (KX)
Kernmerkmale: Fehler von ± 2,2 °C (1000 °C), Oxidationsbeständigkeit, hohe Wirtschaftlichkeit
Typisches Szenario
▶ Industrieofen/Kessel (800-1200 °C): Rotationsofen für Zementanlagen (staub- und hochtemperaturbeständig)
▶ Fahrzeugmotorprüfung: Überwachung der Zylinderkörpertemperatur (weiter Temperaturbereich von -40 °C bis 1000 °C)
▶ Fehlerfall: Ein Kraftwerk benutzte fälschlicherweise ein BX-Kabel (B-Kompensationsdraht), wodurch die Ofentemperatur um 15 °C erhöht und die Verbrennungsleistung gesunken ist
Farbcodierung:
Anwendungen:
Das Thermoelementkabel hat eine breite Palette von Anwendungen, darunter:
- Industrieerzeugung:
- Metallurgie: In der Stahlherstellung, der Eisenherstellung und anderen metallurgischen Verfahren werden Thermoelementkabel verwendet, um die hohen Temperaturen in Höhenöfen, elektrischen Öfen und Konvertern zu überwachen.Dies hilft, den Schmelzprozess zu kontrollieren und die Qualität der Metallprodukte zu gewährleisten.
- Chemische Industrie: Chemische Reaktionen treten häufig unter bestimmten Temperaturbedingungen auf.und andere Geräte zur Gewährleistung des normalen Verlaufs chemischer Reaktionen und der Sicherheit des Produktionsprozesses.
- Herstellung von Keramik und Glas: Die Herstellung von Keramik und Glas erfordert hochtemperaturförmige Brenn- und Schmelzverfahren.Thermoelementkabel werden verwendet, um die Temperatur in Öfen und Öfen zu überwachen, um die Brenntemperatur zu steuern und die Qualität der Produkte sicherzustellen.
- Stromerzeugung: In Kraftwerken werden Thermokoppelkabel zur Temperaturmessung von Kesseln, Dampfturbinen,und sonstige Geräte zur Überwachung des Betriebszustands der Geräte und zur Gewährleistung eines sicheren und effizienten Betriebs des Stromerzeugungssystems.
- Automobilindustrie: In der Automobilindustrie werden Thermokoppelkabel verwendet, um die Temperatur von Abgasen, Katalysatoren und anderen Komponenten zu messen.Dies hilft, die Leistung des Motors und des Emissionskontrollsystems zu überwachen, und wird auch bei der Erprobung und Entwicklung neuer Automobilmotoren verwendet.
- Luft- und Raumfahrt: Im Luft- und Raumfahrtbereich werden Thermoelementkabel verwendet, um die Temperatur von Flugzeugmotoren, Raketenmotoren und anderen Hochtemperaturkomponenten zu messen.Dies ist von entscheidender Bedeutung, um die Sicherheit und Zuverlässigkeit von Luftfahrzeugen während des Fluges zu gewährleisten.
- Lebensmittelindustrie: In der Lebensmittelindustrie werden Thermokoppelkabel zur Temperaturmessung von Öfen, Sterilisationsgeräten,und sonstige Verarbeitungsgeräte zur Gewährleistung der Sicherheit und Qualität der Lebensmittelverarbeitung.
- Labor- und wissenschaftliche Forschung: Thermoelementkabel werden in Laboren und wissenschaftlichen Forschungseinrichtungen zur Temperaturmessung in verschiedenen Experimenten und Forschungsprojekten weit verbreitet.chemische ExperimenteIn der biologischen Forschung werden Thermoelementkabel zur Temperaturmessung von Proben und Reaktionssystemen verwendet.
- HVAC-Systeme: In Heiz-, Lüftungs- und Klimasystemen werden Thermokoppelkabel verwendet, um die Temperatur von Luft, Wasser,und andere Medien zur Steuerung des Betriebs des Systems und zur Gewährleistung des Komforts der Raumumgebung.
Die Kabel sind auch in verschiedenen Konfigurationen erhältlich, einschließlich geerdeter, unbeerdeter und freiliegender Verbindungen, um spezifischen Anwendungsanforderungen gerecht zu werden.Erdungen ermöglichen schnellere Reaktionszeiten, sind aber anfälliger für elektrisches Rauschen, während nicht geerdete Verbindungen eine bessere elektrische Isolierung bieten, aber langsamere Reaktionszeiten.
Insgesamt sind Thermoelementkabel des Typs K eine wichtige Komponente in Temperaturmesssystemen, die für eine breite Palette von Anwendungen Langlebigkeit, Genauigkeit und Vielseitigkeit bieten.
Häufige Fragen:
F: Wie lautet der Markenname dieses Thermoelementkabel?
A: Der Markenname dieses Thermocouple Kabels ist Tankii.
F: Welche Modellnummern gibt es für dieses Thermoelementkabel?
A: Die verschiedenen verfügbaren Modellnummern für dieses Thermoelementkabel sind KX/KC, JX, EX, TX, NX, SC
F: Wo wird dieses Thermoelementkabel hergestellt?
A: Dieses Wärmekabel wird in China hergestellt.
F: Welche Temperaturbereiche werden von diesem Thermocouple-Kabel unterstützt?
A: Die Temperaturbereiche, die von diesem Thermoelementkabel unterstützt werden, variieren je nach Modellnummer. Weitere Informationen finden Sie in den Produktspezifikationen.
F: Ist dieses Wärmekabel für den Einsatz in rauen Industrieumgebungen geeignet?
A: Ja, dieses Wärmekabel ist so konzipiert, dass es in rauen Industrieumgebungen langlebig und zuverlässig ist.
