Produkt-Details
Herkunftsort: China
Markenname: TANKII
Zertifizierung: ISO
Modellnummer: Constantan
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 20 KG
Verpackung Informationen: Streifen Sie ab,/Draht-,/Banddurchmesser 0.005mm-1.0mm, die in der Spule verpacken, die als 1.50mm g
Zahlungsbedingungen: Western Union, T/T, l/C
Versorgungsmaterial-Fähigkeit: 20,000kg/Week
Staat: |
Weiche annealled oder stark |
Probenzufuhr: |
kleine Probenzufuhr ist verfügbar |
Modellnummer:: |
Constantan |
Chemische Zusammensetzung: |
: Cu, Mangan, Ni |
Isolierungs-Material: |
: bloß |
Anwendung: |
: Widerstand |
Staat: |
Weiche annealled oder stark |
Probenzufuhr: |
kleine Probenzufuhr ist verfügbar |
Modellnummer:: |
Constantan |
Chemische Zusammensetzung: |
: Cu, Mangan, Ni |
Isolierungs-Material: |
: bloß |
Anwendung: |
: Widerstand |
2. Produkt-Beschreibung
Constantan ist eine Kupfernickellegierung, die spezifische geringe Mengen der zusätzlichen Elemente enthält, um genaue Werte für den Temperaturkoeffizienten von Widerstandskraft zu erzielen. Vorsichtige Steuerung des Schmelzens und der Umwandlung übt Ergebnisse in einem sehr niedrigen von Splintlöchern an den ultradünnen Stärken. Die Legierung wird weitgehend für Folienwiderstände und Dehnungsmessgeräte benutzt.
Chemischer Inhalt, %
|
Ni |
Mangan |
F.E. |
Si |
Cu |
Anderes |
ROHS-Richtlinie |
|||
|
CD |
Pb |
Hektogramm |
Cr |
||||||
|
40 |
1,50% |
- |
- |
Bal |
- |
Nd |
Nd |
Nd |
Nd |
Mechanische Eigenschaften
|
Maximaler Dauerbetrieb Temp |
400℃ |
|
Resisivity an 20℃ |
0.48±3%ohm mm2/m |
|
Dichte |
8,9 g/cm3 |
|
Wärmeleitfähigkeit |
-6 (maximal) |
|
Schmelzpunkt |
1280℃ |
|
Dehnfestigkeit, N/mm2 getempert, Weiche |
Mpa 340~535 |
|
Dehnfestigkeit, N/mm3 kaltgewalzt |
Mpa 680~1070 |
|
Verlängerung (tempern Sie) |
25% (Minute) |
|
Verlängerung (kaltgewalzt) |
≥Min) 2% (Minute) |
|
EMF gegen Cu, μV/ºC (0~100ºC) |
-43 |
|
Mikrografische Struktur |
Austenit |
|
Magnetisches Eigentum |
Nicht |
|
TCR |
-40~+40 |
Constantan-Handelsbezeichnungen:
Cuprothal, Legierung 294, Cuprothal 294, Nico, MWS-294, Cupron, Copel, Legierung 45,
Neutrology, Fortschritt, CuNi 102, Cu-Ni 44, Konstantan
Widerstand-Legierung Constantan-Größen/Temperament-Fähigkeiten
1; Bedingung: Hell, getempert, Weiche
2; Drahtdurchmesser 0.02mm-1.0mm, die in der Spule, groß als 1.0mm verpackt in der Spule verpacken
3; Rod, Stangendurchmesser 1mm-30mm

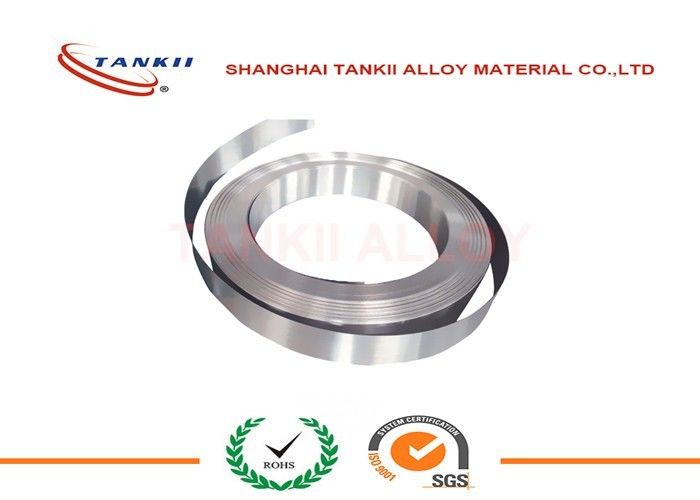

4; Streifen: Stärke 0.05mm-7mm, Breite 1mm-280mm
Widerstand-Reihe:
|
Charact eristic |
Widerstandskraft (200C μΩ.m) |
Max.working Temperatur (0C) |
Dehnbar Stärke (Mpa) |
Schmelzen Punkt (0C) |
Dichte (g/cm3) |
TCR x10-6/ 0C (20~600 0C) |
EMF gegen Cu (μV/0C) (0~100 0C) |
|
Legierung Nomenc lature |
|||||||
|
NC003 (CuNi1) |
0,03 |
200 |
210 |
1085 |
8,9 |
<100> |
-8 |
|
NC005 (CuNi2) |
0,05 |
200 |
220 |
1090 |
8,9 |
<120> |
-12 |
|
NC010 (CuNi6) |
0,1 |
220 |
250 |
1095 |
8,9 |
<60> |
-18 |
|
NC012 (CuNi8) |
0,12 |
250 |
270 |
1097 |
8,9 |
<57> |
-22 |
|
NC015 (CuNi10) |
0,15 |
250 |
290 |
1100 |
8,9 |
<50> |
-25 |
|
NC020 (CuNi14) |
0,2 |
300 |
310 |
1115 |
8,9 |
<30> |
-28 |
|
NC025 (CuNi19) |
0,25 |
300 |
340 |
1135 |
8,9 |
<25> |
-32 |
|
NC030 (CuNi23) |
0,3 |
300 |
350 |
1150 |
8,9 |
<16> |
-34 |
|
NC035 (CuNi30) |
0,35 |
350 |
400 |
1170 |
8,9 |
<10> |
-37 |
|
NC040 (CuNi34) |
0,4 |
350 |
400 |
1180 |
8,9 |
0 |
-39 |
|
NC050 (CuNi44) |
0,5 |
400 |
420 |
1200 |
8,9 |
<-6> |
-43 |
