Constantan ist eine Kupfernickellegierung alias Eureka, Vor, und Ferry.It besteht normalerweise kupfernem 55% und aus 45% Nickel. Sein Hauptmerkmal ist seine Widerstandskraft, die über einer breiten Palette von Temperaturen konstant ist. Andere Legierungen mit Koeffizienten der ähnlich niedrigen Temperatur bekannt, wie Manganin (Ni2des Cu-86Mangan-12).
Die Legierung ist antimagnetisch. Sie wird für den variablen Widerstand des elektrischen Regenerators und den Belastungswiderstand verwendet,
Potenziometer, Heizdrähte, Heizkabel und Matten. Bänder werden für die Heizung von Bimetallen benutzt. Ein anderer Anwendungsbereich ist Herstellung von Thermoelementen, weil er eine hohe elektromotorische Kraft (EMF) in Verbindung mit anderen Metalle entwickelt.
Legierungs-Reihe des kupfernen Nickels: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Sehr wichtig, kann Constantan verarbeitet werden, damit Selbsttemperaturausgleich eine breite Palette des materiellen Ausdehnungskoeffizienten des Tests zusammenbringt. Ein-Legierung wird in Zahlen des Selbst-Temperaturausgleiches (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 und 50, für Gebrauch auf Testmaterialien mit entsprechenden Koeffizienten der thermischen Expansion geliefert, ausgedrückt in den Teilen pro Million durch Länge (oder µm/m) pro die Grad Celsius oder die kelvins
Für das Maß von sehr großen Belastungen, ist 5% (50 000 microstrain) oder oben, getemperter Constantan (p-Legierung) das normalerweise vorgewählte Gittermaterial. Constantan in dieser Form ist sehr ductible; und, in den Messlängen von 0,125 Zoll (3,2 Millimeter) und länger, kann bis >20% belastet werden. Es sollte bedacht werden jedoch dass unter hohen zyklischen Belastungen die p-Legierung etwas dauerhafte Widerstandskraftänderung mit jedem Zyklus aufweist, und verursacht eine entsprechende Nullpunktverschiebung im Dehnungsmessgerät. Deswegen charakteristisch und die Tendenz für vorzeitigen Gitterausfall mit dem wiederholten Belasten, p-Legierung wird nicht gewöhnlich für zyklische Belastungsanwendungen empfohlen. P-Legierung ist mit STC-Zahlen von 08 und von 40 für Gebrauch auf Metallen und Plastik, beziehungsweise verfügbar.
Größenmaßstrecke:

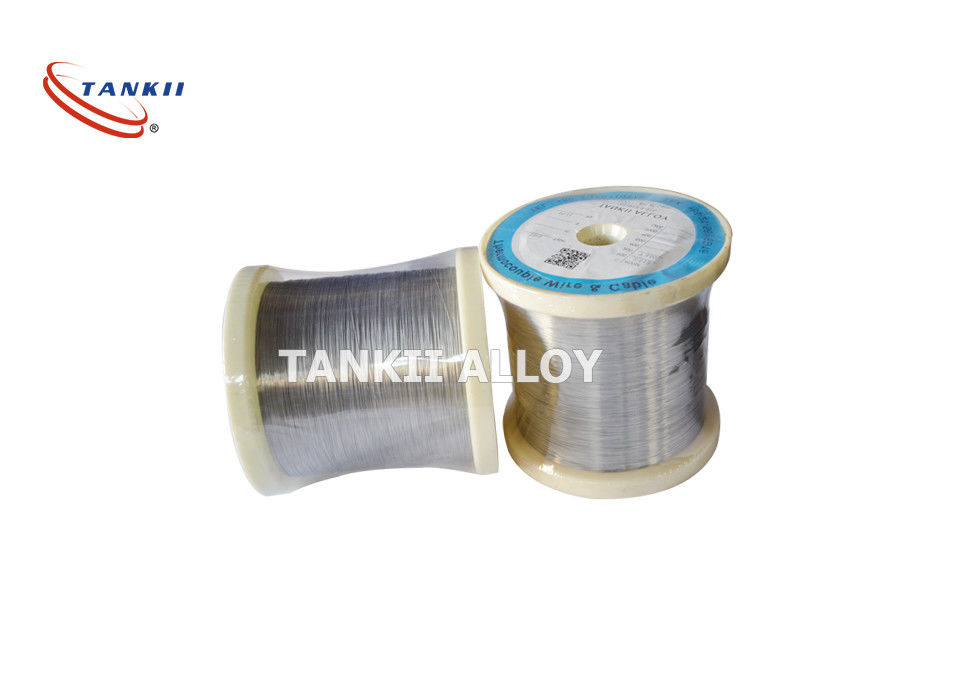

Draht: 0.1-10mm
Bänder: 0.05*0.2-2.0*6.0mm
Streifen: 0.05*5.0-5.0*250mm
Haupteigenschaften
| Eigentum |
Wert |
| Elektrische Widerstandskraft bei Zimmertemperatur |
4.9×10−7 Ω·m |
| Temperaturkoeffizient bei °C 20 |
8 ppmK −1 |
| Temperaturkoeffizient −55 zu °C 105 |
±40 ppmK −1 |
| Curie-Temperatur |
35 K |
| Dichte |
8,9 × 103 kg/m ³ |
| Schmelzpunkt |
°C 1221-1300 |
| Spezifische Wärmekapazität |
0,39 kJ (Kilogramm·K) |
| Wärmeleitfähigkeit bei °C 23 |
19,5 mit (m.K) |
| Linearer Ausdehnungskoeffizient bei °C 25 bis 105 |
14.9×10−6 K −1 |
| Dehnfestigkeit |
455-860 MPa |
| Bruchdehnung |
<45> |
| Elastizitätsmodul |
162 GPa |
Anwendung des Widerstandes als unten:
