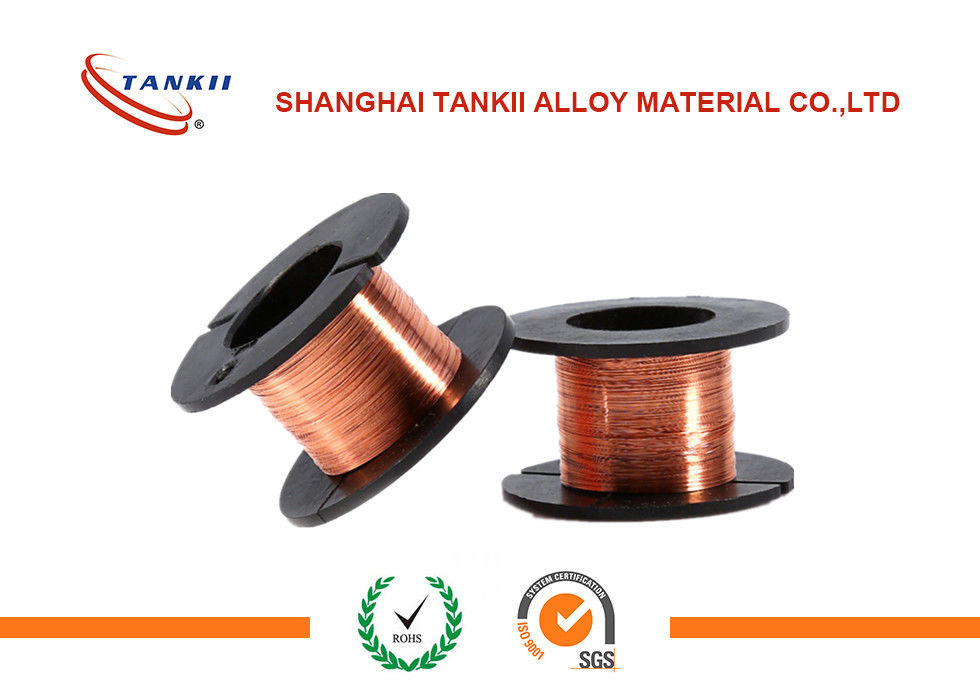

Durchmesser 0,1 - 10 Millimeter-Email-überzogenes Draht-Kupfer-Aluminiumedelstahl-Leiter

Durchmesser 0,1 - 10 Millimeter emaillieren überzogener Draht-kupfernen Aluminiumedelstahl-Leiter

Emaillierter Draht ist Kupferdraht mit einer Dünnschicht der Isolierung und wird in einer Vielzahl von Anwendungen einschließlich Transformatoren, gedrehte Spulen, Motoren, Solenoide und Instrumente verwendet. Rohes Kupfer wird gezeichnet, um die spezifischen Größenbedingungen zu erfüllen, die auf den nationalen basieren Standards der Vereinigung des elektrischen Herstellers (NEMA). Dieser Magnetdraht entspricht dem Standard NEMA MW-35-C für Make-up der Betriebstemperatur (200°C/392°F) und der Isolierung. Die Isolierung wird von geändertem Polyester mit einem Polyamideimide-Mantel gemacht und den aufgerollten Draht vor dem Kurzschließen schützt. Die Eigenschaften der hohen Temperatur dieses Drahtes sie passend machen für schwere thermische Überlastungsanwendungen.

Draht-Art: Emaillierter kupferner Aluminiumedelstahl-Draht

Durchmesser: 0.1-10 Millimeter

Farbe: Natürlich oder besonders angefertigt

Isolierung: Polyester mit Polyamideimide-Mantel

NEMA-Beschreibung: MW-35-C

Gestalt: Schwere Minute-Nom

Temperatur-Bewertung: wie Gewohnheit verlangt

Beispiel Specifocation:

Anwendung im Transformator

Ein Transformator ist ein Gerät, das elektrische Energie von einem Stromkreis auf andere durch seine Spulen (Wicklungen) überträgt. Die Eigenschaften, die für Bewegungswicklungen benötigt werden, sind- denen ähnlich, die für Transformatoren, aber mit der zusätzlichen Anforderung, Körperschall und Zentrifugalkräften bei Betriebstemperaturen zu widerstehen benötigt werden.

Transformatorwicklungen werden normalerweise vom Kupfer gemacht, aber Aluminium ist ein passender Konkurrent, in dem Gewicht und Selbstkosten entscheidende Faktoren sind.

In Nordamerika ist Aluminium die vorherrschende Wahl des wickelnden Materials für die Schwachstrom-, trocken-artigen Transformatoren größere als 15 KVampere (KVA). In den meisten anderen Bereichen der Welt, ist Kupfer das vorherrschende wickelnde Material. Entscheidungen kaufend, seien Sie im Allgemeinen eine Funktion von den Verlustbewertungen, die in der Währung pro Kilowatt ausgedrückt werden.

Das Kupfer, das für die Fertigung von Transformatorwicklungen benutzt wird, ist in Form von Draht für kleine Produkte und streift für größere Ausrüstung ab. Für kleine Produkte muss der Draht genug stark sein, gedreht ohne Bruch, dennoch flexibel zu sein genug, dichtgepackte Wicklungen zur Verfügung zu stellen. Streifenprodukte müssen von der guten Oberflächenbeschaffenheit sein, damit isolierende Email nicht unter Spannung aufgliedern. Gute Duktilität ist wesentlich, damit der Streifen gebildet werden und verpacken kann, während gute Stärke erforderlich ist, den hohen elektromechanischen Drücken zu widerstehen, die unter gelegentlichen Kurzschlussbedingungen gegründet werden. Kupferne Wickeldrähte in den Transformatoren sind mit allen modernen Isoliermaterialien, wie Lack und Email kompatibel. Lacke ermöglichen den nahen Abstand von Wicklungen, beste Leistungsfähigkeit in den Spulen zu geben.

Ein bedeutender Technikgrund, kupferne Wicklungen über Aluminium zu wählen ist Raumerwägungen. Dieses ist, weil ein Kupferwundtransformator hergestellt werden kann kleiner als Aluminiumtransformatoren. Um gleiche Bewertungen in den Aluminiumtransformatoren zu erreichen, wird ein 66% größere Querschnittsfläche als für kupferne Leiter angefordert. Jedoch der Gebrauch von großformatigeren Leiterergebnissen in der wickelnden Aluminiumstärke fast gleichwertig mit kupfernen Wicklungen.

Zusammenhang ist ein anderer wichtiger Nutzen von Kupferwundtransformatoren. Das Säubern und das Bürsten mit einer Qualitätsdichtungsmasse, um Oxidation zu verhindern ist nicht mit Kupfer notwendig.
