0.3mm Dekoration emaillierter Draht

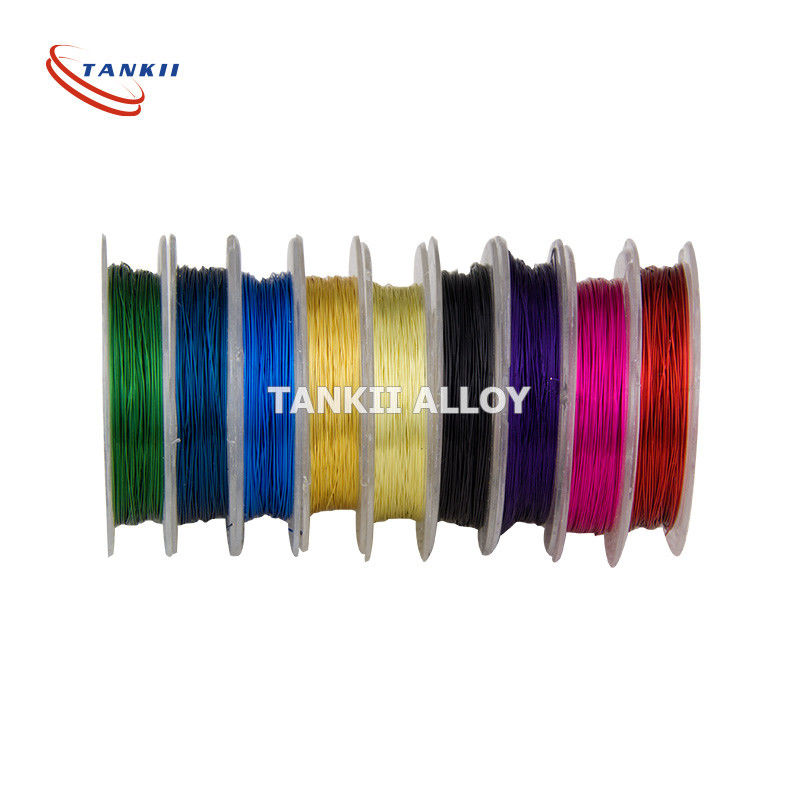

emaillierter Draht 0.3mm Farbe(grün, rot, purpurrot) für Dekoration

Magnetdraht oder emaillierter Draht ist ein kupferner oder Aluminiumdraht, der mit einem sehr Dünnschicht der Isolierung beschichtet wird. Sie wird im Bau von Transformatoren, von Induktoren, von Motoren, von Generatoren, von Sprechern, von Festplattenkopfauslösern, von Elektromagneten, von E-Gitarren-Aufnahmen und von anderen Anwendungen verwendet, die feste Spulen des Isolierdrahtes erfordern.

Der Draht selbst wird häufig völlig, elektrolytisch raffiniertes Kupfer getempert. Aluminiummagnetdraht wird manchmal für große Transformatoren und Motoren benutzt. Die Isolierung wird gewöhnlich von den starken Polymerfilmmaterialien eher als Email gemacht, wie der Name möglicherweise vorschlüge.

Art

Wie anderer Draht wird Magnetdraht durch Durchmesser (AWG-Lehrezahl, SWG oder Millimeter) oder Bereich (Quadratmillimeter), Temperaturklasse und Isolierungsklasse klassifiziert.

Schnittdarstellung des Drahtes des Magneten AWG33 genommen unter Verwendung eines Rasterelektronenmikroskops
Durchbruchsspannung hängt von der Stärke der Bedeckung ab, die bei 3 Arten liegen kann: Ordnen Sie 1, ordnen Sie 2 und ordnen Sie 3. höhere Grade haben stärkere Isolierung und folglich höhere Durchbruchsspannungen.

Die Temperaturklasse zeigt die Temperatur des Drahtes an, an dem sie eine 20.000-Stunden-Nutzungsdauer hat. Bei den niedrigeren Temperaturen ist die Nutzungsdauer des Drahtes länger (über einen Faktor von 2 für jede 10 °C niedrigere Temperatur). Allgemeine Temperaturklassen sind 105 °C, 130 °C, 155 °C, 180 °C und 220 °C.

Isolierung

Obgleich beschrieben wie „emaillierte“, wird emaillierter Draht nicht tatsächlich mit einer Schicht Emailfarbe oder Glasemail beschichtet, die von fixiertem Glasstaub gemacht werden. Moderner Magnetdraht benutzt gewöhnlich eine bis vier Schichten (im Falle der Viererkabelfilmart Draht) Polymerfilmisolierung, häufig von zwei verschiedenen Zusammensetzungen, um eine starke, ununterbrochene Isolierschicht zur Verfügung zu stellen. Isolierende Filme des Magnetdrahtes benutzen (in der Reihenfolge der zunehmenden Temperaturspanne) Polyvinylformales (Formvar), Polyurethan, Polyamid, Polyester, PolyesterPolyimide, PolyamidPolyimide (oder Amidimid) und Polyimide. Polyimide Isoliermagnetdraht ist zur Operation an bis 250 °C. fähig. Die Isolierung des stärkeren Quadrats oder des rechteckigen Magnetdrahtes wird häufig vergrößert, indem man ihn mit einem Hochtemperaturpolyimide- oder Fiberglasband einwickelt, und abgeschlossene Wicklungen sind häufig das Vakuum, das mit einem Isolierlack imprägniert werden, um Isolierungsstärke zu verbessern und langfristige Zuverlässigkeit der Wicklung.

Selbsttragende Spulen werden mit dem Draht gewickelt, der mit mindestens zwei Schichten, das äußerste Sein ein thermoplastisches beschichtet wird, das die Drehungen zusammen verpfändet, wenn es erhitzt wird.

Andere Arten Isolierung wie Fiberglasgarn mit Lack, aramid Papier, Kraftpapier, Glimmer und Polyester-Film sind auch über der Welt für verschiedene Anwendungen wie Transformatoren und Reaktoren weit verbreitet. Im Audiosektor können ein Draht des silbernen Baus und viele andere Isolatoren, wie Baumwolle (manchmal durchdrungen mit irgendeiner Art Gerinnungsvertreter/Verdickungsmittel, wie Bienenwachs) und Polytetrafluoroäthylen (Teflon) gefunden werden. Ältere Isoliermaterialien umfassten Baumwolle, Papier oder Seide, aber diese sind für niedrigtemperaturanwendungen nur nützlich (bis zu 105°C).

Für Leichtigkeit der Herstellung, hat etwas Niedrig-Temperaturgradmagnetdraht Isolierung, die durch die Hitze des Lötens entfernt werden kann. Dies heißt, dass elektrische Beziehungen an den Enden hergestellt werden können, ohne weg von der Isolierung zuerst abzustreifen.
