Produkt-Details
Herkunftsort: Shanghai, China
Markenname: Tankii
Zertifizierung: ISO9001:2015
Modellnummer: 1Cr13Al4
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 kg
Preis: Negotiated price
Verpackung Informationen: Spule im Karton, gegebenenfalls mit Sperrholzkiste der Sperrholzpalette O oder entsprechend den Anfo
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 200+TON+MONTH
Breite: |
5-310mm |
Oberfläche: |
Hell, glatt und sauber |
Probe: |
Erhältlich |
Stärke: |
Erforderliche Größe |
Anwendung: |
Resistoren für die Ätzung |
Anderer Grad: |
0Cr23Al5, 0Cr25Al5, usw. |
Breite: |
5-310mm |
Oberfläche: |
Hell, glatt und sauber |
Probe: |
Erhältlich |
Stärke: |
Erforderliche Größe |
Anwendung: |
Resistoren für die Ätzung |
Anderer Grad: |
0Cr23Al5, 0Cr25Al5, usw. |

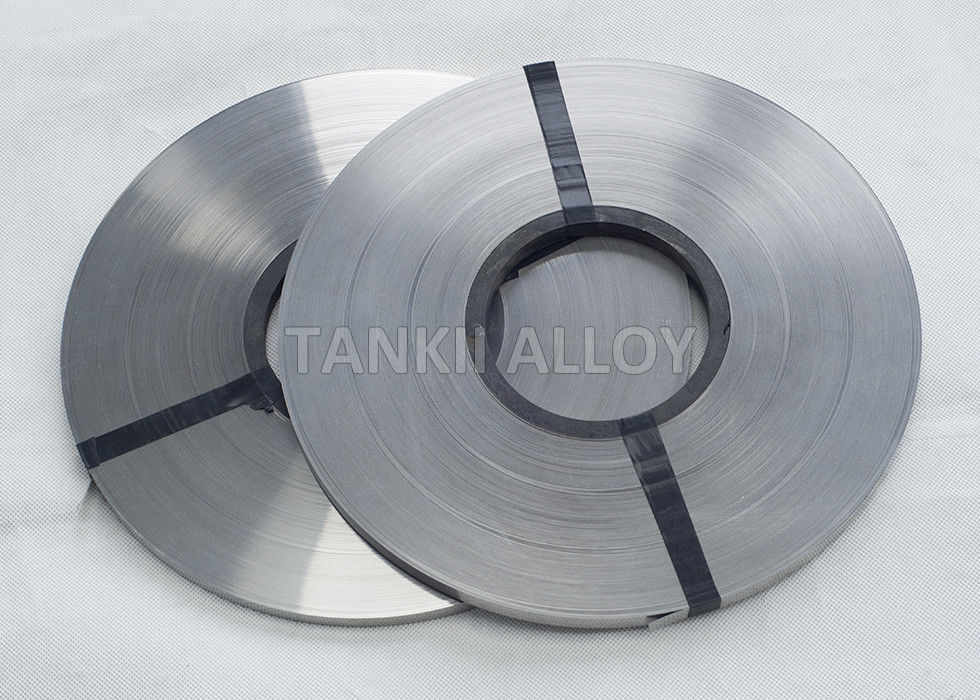

1Cr13Al4 FeCrAl-Legierung Helle Flachstreifen/Weite Streifen für Widerstände
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1Der Bleichwiderstand von Nickel-Chrom-Legierungsfolie mit einem Chromanteil von 20% kann bis zu 2-3 Kiloohm betragen und gleichzeitig eine gute Stabilität aufweisen.Der Temperaturwiderstandskoeffizient 1 (TCR) für Nickel-Chrom-Legierungen ist etwa 110 ppm/°CDurch die Legierung einer kleinen Menge Silizium und Aluminium mit Nickelchrom wird die Temperaturstabilität weiter verbessert.
Anwendung:
Die in einem gedruckten Drahtbrett eingebetteten Widerstände werden die Miniaturisierung von Paketen mit höherer Zuverlässigkeit und verbesserter elektrischer Leistung ermöglichen.Die Integration der Widerstandsfunktion in das Laminatsubstrat befreit die von diskreten Komponenten verbrauchte PWB-Oberfläche, die durch die Platzierung aktiverer Komponenten eine höhere Funktionalität des Geräts ermöglicht.die sie für den Einsatz in verschiedenen Anwendungen praktisch machenNickel und Chrom werden mit Silizium und Aluminium legiert, um die Temperaturstabilität zu verbessern und den Widerstandskoeffizienten zu senken.Eine dünne, auf Nickel-Chrom-Legierungen basierende Widerstandsschicht wurde kontinuierlich auf Rollen aus Kupferfolie abgelagert, um ein Material für eingebettete Widerstandsanwendungen zu schaffen. Die zwischen Kupfer und Laminat eingeschlossene dünne filmresistive Schicht kann selektiv geätzt werden, um diskrete Widerstände zu bilden.Durch Kontrolle der Dicke der LegierungenIn dieser Arbeit werden zwei Nickelchrommaterialien in ihren Ätzmethoden, Einheitlichkeit, Leistungsfähigkeit, thermischen Eigenschaften,Auflösung der Haftung und Ätzung.
Markenbezeichnung | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
Hauptchemische Zusammensetzung % | Die | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
Das ist alles. | 4.0-6.0 | 4.5 bis 6.5 | 5.0-7.0 | 4.2 bis 5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
RE | Zeitgemäß Betrag |
Zeitgemäß Betrag |
Zeitgemäß Betrag |
Zeitgemäß Betrag |
Zeitgemäß Betrag |
Zeitgemäß Betrag |
Zeitgemäß Betrag |
|
Fe | Ruhe | Ruhe | Ruhe | Ruhe | Ruhe | Ruhe | Ruhe | |
Nb0.5 | Mo1,8-2.2 | |||||||
Max.kontinuierlich Betriebszeit Element (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
Widerstand μΩ.m, 20 °C |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
Dichte (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
Thermische Leitfähigkeit KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
Koeffizient von Ausbau der Leitungen α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
Schmelzpunkt | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
Zugfestigkeit MPa |
580 bis 680 | 630 bis 780 | 630 bis 780 | 630 bis 780 | 600 bis 700 | 650 bis 800 | 680 bis 830 | |
Verlängerung bei Bruch in % |
>16 | >12 | >12 | >12 | >12 | >12 | > 10 | |
Veränderung der Fläche in % |
65 bis 75 | 60 bis 75 | 65 bis 75 | 65 bis 75 | 65 bis 75 | 65 bis 75 | 65 bis 75 | |
Wiederholung der Biegung Frequenz ((F/R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
Härte (H.B.) | 200 bis 260 | 200 bis 260 | 200 bis 260 | 200 bis 260 | 200 bis 260 | 200 bis 260 | 200 bis 260 | |
Mikrographische Struktur |
Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | |
Magnetische Eigenschaften |
Magnetische | Magnetische | Magnetische | Magnetische | Magnetische | Magnetische | Magnetische |
