Produkt-Details
Herkunftsort: Shanghai, China
Markenname: TANKII
Zertifizierung: ISO9001:2015/ ROHS
Modellnummer: 0Cr25Al5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlung
Preis: To negotiate
Verpackung Informationen: Spule, Spule, Karton oder Sperrholzkiste mit Plastikfilm entsprechend den Anforderungen der Kunden
Lieferzeit: 7-12 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 2000+TON+YEAR
Verfügbares Material: |
Nickel basierte Legierung, Staninless-Stahl… |
Anwendungen: |
Widerstände; Heizungen |
Außendurchmesser: |
Erforderlich |
Eigenschaft: |
Uniforme-Widerstand |
Art: |
Angeschwemmt |
Oberfläche: |
Glatt, hell |
Verfügbares Material: |
Nickel basierte Legierung, Staninless-Stahl… |
Anwendungen: |
Widerstände; Heizungen |
Außendurchmesser: |
Erforderlich |
Eigenschaft: |
Uniforme-Widerstand |
Art: |
Angeschwemmt |
Oberfläche: |
Glatt, hell |

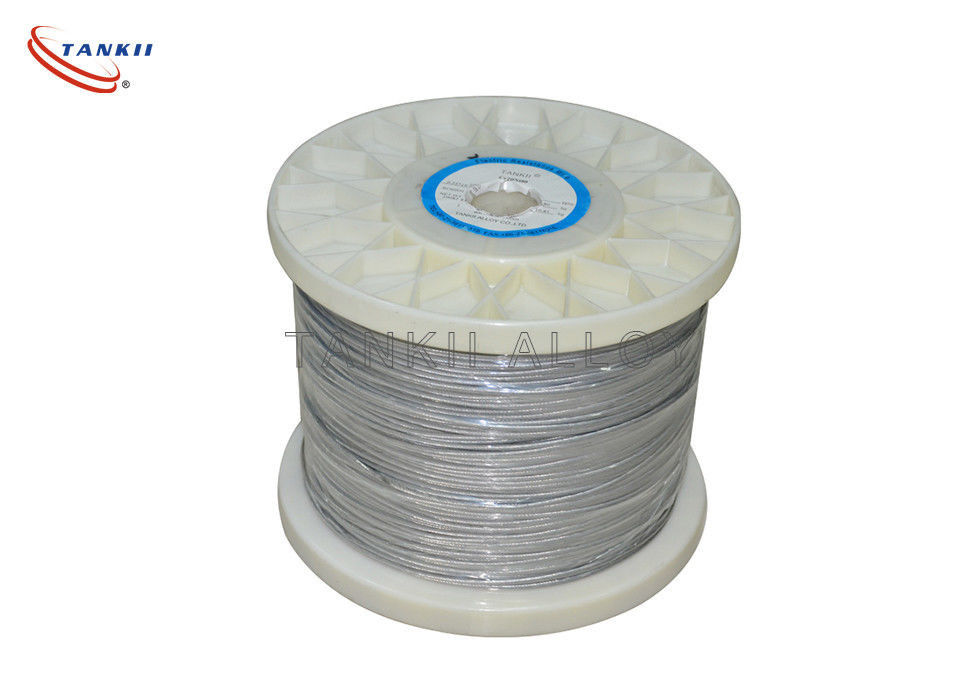

19x0.52mm Uniforme Widerstand-angeschwemmtes Drahtseil für Heizelemente
Allgemeine Beschreibung:
Angeschwemmter Draht wird aus einigen kleinen Drähten verfasst, die zusammen zusammengerollt werden oder eingewickelt sind, um einen größeren Leiter zu bilden. Angeschwemmter Draht ist flexibler als Volldraht der gleichen Gesamtquerschnittsfläche. Angeschwemmter Draht wird benutzt, wenn höherer Widerstand zur Metallermüdung angefordert wird. Solche Situationen umfassen Verbindungen zwischen Leiterplatten in den Multi-drucken-Stromkreisbrettgeräten, in denen die Starrheit des Volldrahts zu viel Druck infolge der Bewegung während der Versammlung oder der Instandhaltung produzieren würde; WechselstromNetzanschlussschnüre für Geräte; Musikinstrumentkabel; Computermäusekabel; Schweißelektrodekabel; Steuerseile, die bewegliche Maschinenteile anschließen; Bergwerksmaschinekabel; schleppende Maschinenkabel; und zahlreiche andere.
An den Kurzwellen gegenwärtige Reisen nahe der Oberfläche des Drahtes wegen des Skineffektes, mit dem Ergebnis des erhöhten Leistungsabfalls im Draht. Angeschwemmter Draht schiene, diesen Effekt zu verringern, da die Gesamtfläche der Stränge größer als die Fläche des gleichwertigen Volldrahts ist, aber gewöhnlicher angeschwemmter Draht nicht den Skineffekt verringert, weil alle Stränge zusammen kurzgeschlossen werden und als einzelner Leiter sich benehmen. Ein angeschwemmter Draht hat höheren Widerstand als ein Volldraht des gleichen Durchmessers, weil der Querschnitt des angeschwemmten Drahtes nicht ganz kupfern ist; es gibt unvermeidbare Abstände zwischen den Strängen (dieses ist das verpackende Problem des Kreises für Kreise innerhalb eines Kreises). Ein angeschwemmter Draht mit dem gleichen Querschnitt des Leiters, wie ein Volldraht gesagt wird, um das gleiche gleichwertige Messgerät zu haben und immer ein größerer Durchmesser ist.
Jedoch für viele Hochfrequenzanwendungen, ist Näheeffekt schwerer als Skineffekt, und in einigen begrenzten Fällen, kann einfacher angeschwemmter Draht Näheeffekt verringern. Für bessere Leistung an den Kurzwellen, wird Litzendraht möglicherweise, der die einzelnen Stränge hat, die in den speziellen Mustern isoliert werden und verdreht sind, benutzt.
| Markenname | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Hauptchemikalie composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | günstig Menge |
günstig Menge |
günstig Menge |
günstig Menge |
günstig Menge |
günstig Menge |
günstig Menge |
|
| F.E. | Rest | Rest | Rest | Rest | Rest | Rest | Rest | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous Service temp.of Element (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Widerstandskraft μΩ.m, 20ºC |
1,25 | 1,42 | 1,42 | 1,35 | 1,23 | 1,45 | 1,53 | |
| Dichte (g/cm3) |
7,4 | 7,10 | 7,16 | 7,25 | 7,35 | 7,10 | 7,10 | |
| Thermal Leitfähigkeit KJ/m.h.ºC |
52,7 | 46,1 | 63,2 | 60,2 | 46,9 | 46,1 | 45,2 | |
| Koeffizient von Linien Expansion α×10-6/ºC |
15,4 | 16,0 | 14,7 | 15,0 | 13,5 | 16,0 | 16,0 | |
| Schmelzendes pointºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Dehnfestigkeit Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Verlängerung an Abbruch % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| Veränderung von Bereich % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Wiederholen Sie das Verbiegen Frequenz (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| Härte (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Mikrografisch Struktur |
Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | |
| Magnetisch Eigenschaften |
Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | |
Die einzelneren Drahtlitzen in einem Aderbündel, das flexibleres, das Schleife-beständig, Bruch-beständig und stärker der Draht wird. Jedoch erhöht mehr Stränge Herstellungskomplexität und Kosten.
Aus geometrischen Gründen ist die niedrigste Anzahl von den normalerweise gesehenen Strängen 7: ein in der Mitte, wenn 6 sie umgeben, im nahen Kontakt. Das folgende Niveau ist oben 19, das eine andere Schicht von 12 Strängen auf die 7. ist. Nach dem unterscheidet sich die Zahl, aber 37 und 49 sind, dann in den 70 bis den 100 sich erstrecken allgemein (die Zahl ist nicht mehr genau). Sogar größere Zahlen als, die gewöhnlich nur in den sehr großen Kabeln gefunden werden.
Für Anwendung, wohin der Draht sich bewegt, ist 19 das niedrigste, das verwendet werden sollten (7 sollten in den Anwendungen nur verwendet werden, in denen der Draht gesetzt wird und dann sich nicht bewegt), und 49 ist viel besser. Für Anwendungen mit konstanter wiederholter Bewegung, wie Montagerobotern und Kopfhörerdrähten, ist 70 bis 100 obligatorisch.
Für Anwendungen, die sogar noch mehr Flexibilität benötigen, werden sogar noch mehr Stränge benutzt (Schweißkabel sind das übliche Beispiel, aber auch jede mögliche Anwendung, die Draht in den festen Bereichen bewegen muss). Ein Beispiel ist ein 2/0 Draht, der von 5.292 Strängen Draht des Messgeräts #36 gemacht wird. Die Stränge werden organisiert, indem man zuerst ein Bündel von 7 Strängen herstellt. Dann werden 7 dieser Bündel in Superbündel zusammengefügt. Schließlich 108 Superbündel werden benutzt, um das abschließende Kabel zu machen. Jede Gruppe Drähte ist Wunde in einem Helix, damit, wenn der Draht gebogen wird, das Teil eines Bündels, das ausgedehnt wird, um den Helix auf ein Teil sich bewegt, das zusammengedrückt wird, um den Draht weniger Druck haben zu lassen.
