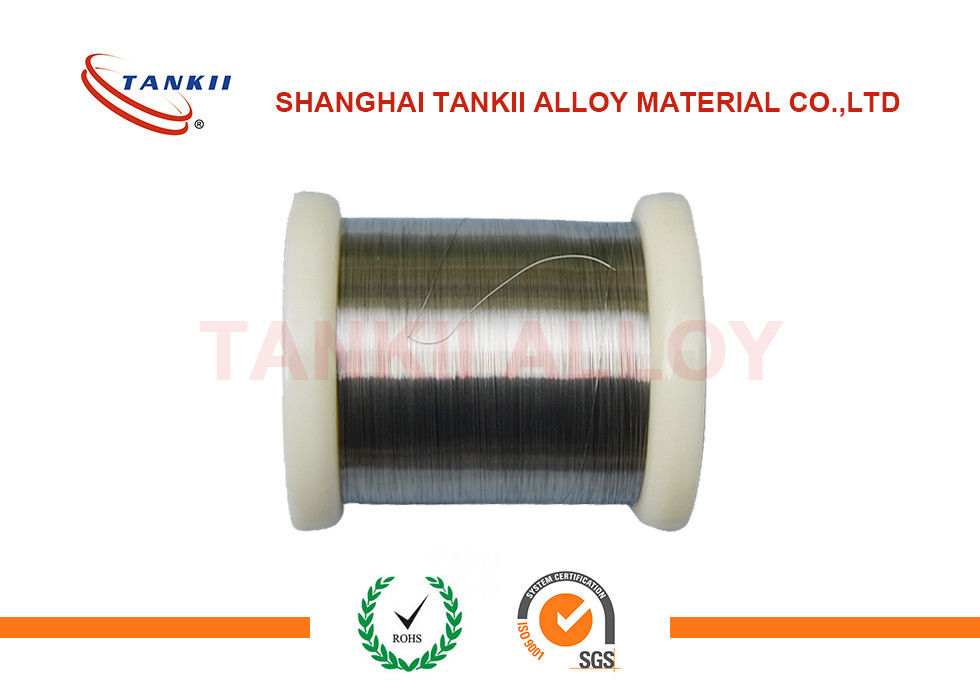

Abstandhülse-Eisen-Nickel-Legierung, Permalloy 1j85 cellosilk 10 Mikrometer

Einleitung zu

Weiche magnetische Eisennickellegierung ist in der Eisennickelbasis mit unterschiedlicher Zahl von Co, Cr, Cu, MO, V, Ti, Al, Notiz:, Mangan, Si und andere Elemente der Legierung, ist der Eisennickellegierung, der Art von der meisten Vielzahl und von den Spezifikationen, der Dosierung nach Stahlblech des Silikons und des elektrischen reinen Eisens das vielseitigste. Verglichen mit anderer weicher magnetischer Legierung, hat die Legierung auf dem erdmagnetischen Gebiet die sehr hohe magnetische Durchlässigkeit und die niedrige Koerzitivkraft, haben irgendeine Legierung auch rechteckige Hystereseschleife oder sehr niedrige Restinduktionsintensität und konstante magnetische Durchlässigkeitseigenschaften und haben einen speziellen Zweck.

Diese Art der Legierung hat gute Rostschutzeigenschaften und Eigenschaften verarbeitend, können Form und Größe sehr gemacht werden Präzisionskomponenten. Weil die Widerstandskraft der Legierung höher als reines Stahlblech des Eisens und des Silikons ist, und leicht verarbeitet zum dünnen Gurt, damit unter einigen Mikrometern Gurt verdünnen Sie, treffen Sie auf einige MHZ an der Hochfrequenz zu.

Chemische Zusammensetzung

Wärmebehandlungssystem

Permalloy bezieht häufig sich die auf Eisennickellegierung, Nickelinhalt im Bereich von 30-90%.Application ist sehr umfangreiche weiche magnetische Legierung. Durch den richtigen Prozess kann magnetische Energie, wie die Anfangspermeabilität von mehr effektiv steuern, als 105, mehr maximale magnetische Durchlässigkeit als 106, niedrig zu ‰ 2 des Rechteckkoeffizienten der Koerzitivkraft, nah an 1 oder nah an null, Permalloy mit flächenzentrierter Kubikkristallstruktur gute Plastizität, können zu 1 ultradünnem Gebrauch MU m mit allen Arten Formen verarbeitet werden hat. Allgemein verwendete Legierungen haben 1 j50, 1 j79, 1 j85, etc.

1 j85 gesättigte Induktionsintensität war etwas niedriger als Silikonstahl, aber die Durchlässigkeit dutzende Male höher, als der Silikonstahl- und -eisenverlust 2 ist | 3mal niedriger als der Silikonstahl. Gemacht vom Hochfrequenztransformator (400 | 8000 Hz), Leerlaufstrom ist, unter 100, die klein w für die Produktion der kleinen Hochfrequenz transformer.1 j79 die gute umfassende Leistung hat, passend für Hochfrequenztransformator, Durchsickernschutzschalterkern der Niederspannung elektrischen, Gleichtaktinduktorkern und Stromwandlerkern. Anfangspermeabilität von 1 j85 kann mehr als 105 tausend erreichen, passend für ein schwaches Signal von Niederfrequenz- oder Hochfrequenzinput und von Ausgangsübertrager, Gleichtaktinduktor und Hochpräzisionsstromwandler, etc.


Die Struktur von magnetischem
Permalloy ist ein schwaches Magnetfeld mit hoher magnetischer Durchlässigkeit der Eisennickellegierung, Nickelinhalt in mehr als 30% von Nickel und von Eisen, wenn die Raumtemperatur der einphasigen flächenzentrierten Kubik (Gamma) Struktur, aber einphasige Struktur herum 30% Ni nicht sehr stabil ist, also der praktischen weichen magnetischen Eisennickellegierung, Nickelinhalt war über Legierung des Nickels 36%.Iron, nahe 75% Nickel (Atombruch) geschieht in der einphasigen Fernordnungsumwandlung der Legierung Ni3Fe, das Gitter, das konstant ist und die physikalischen Eigenschaften der Legierung, wie Widerstandskraft und magnetisch können ändern. So möchten einen Pfleger halten für Übergangseffekte auf Leistung. Fügen Sie normalerweise eine kleine Menge von MO hinzu in Ni3Fe legieren Sie oder zusätzliche Elemente wie Cu, um die Generation des Auftrages der langen Strecke zu unterdrücken.

Die grundlegenden Eigenschaften von
Unter dem schwachen Magnetfeld hat eine sehr hohe magnetische Durchlässigkeit der weichen magnetischen Legierung des Eisennickels.
Um die Widerstandskraft zu verbessern, verbessern Sie die Prozessleistung, sich anschließen häufig F.E. - Zweistofflegierungselemente MO Ni, Cr, Cu, usw. Zusätzlich zum F.E. - Ni-Legierung, gehören Aluminiumlegierung des Permalloy- und Eisensilikons und formloser Kobaltbasislegierung.
Weiche magnetische Leistung des Permalloys, Anfangspermeabilität MU von 37,5 | 125 mh I/m, die größten magnetischen Durchlässigkeitsmikrometer von bis 125 | 375 mh/m, die Koerzitivkraft Hc 0,8 A/m, Widerstandskraft Rho ist 60 | 85 MU Ω · cm.

Legierung durch Vakuuminduktionsschmelzofen, die heiße kalte Plastikdeformation gemacht vom kaltgewalzten Bandeisen, kaltbezogener Draht oder warm gewalztes Blatt und Stange (Schmieden).

Verwendet, um Audiotransformator, Transformator, magnetischen Verstärker, magnetischen Modulator, Drosselklappe, Audiokopf, usw. zu produzieren

Das Produktionsverfahren
Permalloyproduktionsverfahren ist schwierig. Zum Beispiel die Plattenwalzen-, Vergütungstemperatur und Zeit, die Abkühlgeschwindigkeit, nachdem die Vergütung einen großen Einfluss auf die abschließenden magnetischen Materialien hat.
Unsere Permalloymarke ist 1 JXX.Among sie, sagte das J „Präzisionslegierung“, „1" sagte weiches magnetisches, hinter den Zahlen für die Seriennummer, sagte normalerweise die Menge des Nickels in der Legierung. Zum Beispiel 1 j50, 1 j851, usw. Permalloy mit hoher magnetischer Durchlässigkeit, also häufig benutzte im Hochfrequenztransformatorkern oder haben strenges Ersuchen um die Empfindlichkeit von Geräten, wie Hochfrequenz (zehn kHz), Präzisionstransformator, Schalterstromversorgungstransformatordurchsickernschaltertransformator, magnetischer Abschirmung und magnetischem Joch.
