Produkt-Details
Herkunftsort: China
Markenname: TANKII
Zertifizierung: ROHS,SGS
Modellnummer: Manganin
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 KG
Verpackung Informationen: in der Spule
Zahlungsbedingungen: L / C, T / T, Western Union
Insulaltion: |
Emailliert |
Temperament-Klasse: |
180℃ |
Farbe von emailliert: |
Schwarz, rot, Natur, Blau, Grün, gelb |
Bloßer Leiter: |
Kupferner Manganin, Constantan |
Shape: |
Runddraht, Flachdraht |
Anwendung: |
Messwiderstand |
Insulaltion: |
Emailliert |
Temperament-Klasse: |
180℃ |
Farbe von emailliert: |
Schwarz, rot, Natur, Blau, Grün, gelb |
Bloßer Leiter: |
Kupferner Manganin, Constantan |
Shape: |
Runddraht, Flachdraht |
Anwendung: |
Messwiderstand |
Produkt-Beschreibung

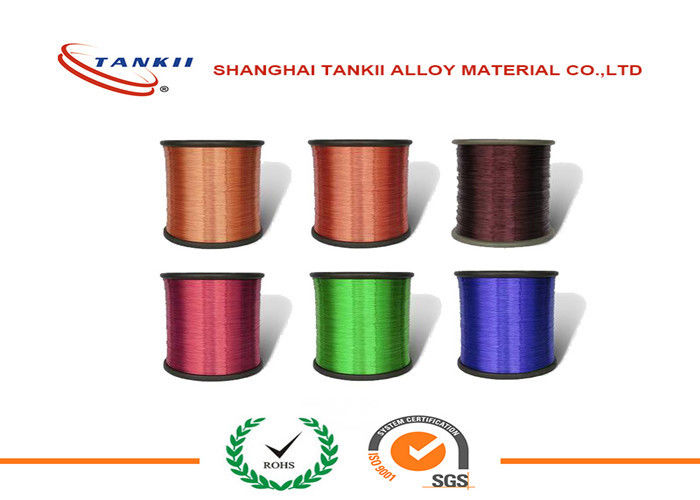

Diese emaillierten Widerstanddrähte sind breit für Normalwiderstände, Automobil benutzt worden
Teile, wickelnde Widerstände, etc. unter Verwendung der Isolierungsverarbeitung bestgeeignet für diese Anwendungen, vollen Nutzen aus den Besonderheiten der Emailbekleidung ziehend.
Außerdem führen wir Emailbekleidungsisolierung des Edelmetallmetalldrahts wie Silber und Platindraht nach Auftrag durch. Nutzen Sie bitte diesen Produktion-aufauftrag aus.
Manganin, Constantan
Constantan 6J40 | Neuer Constantan |
Normal Manganin |
Manganin |
Weiche Manganin |
||
6J11 | 6J12 | 6J8 | 6J13 | |||
Chemische hauptsächlichelemente % | Mangan | 1~2 | 10.5~12.5 | 11~13 | 8~10 | 11~13 |
Ni | 39~41 | - | 2~3 | - | 2~5 | |
Cu | REST | REST | REST | REST | REST | |
Al2.5~4.5 Fe1.0~1.6 | Si1~2 | |||||
Temperaturspanne für Komponenten | 5~500 | 5~500 | 5~45 | 10~80 | 10~80 | |
Dichte | 8,88 | 8 | 8,44 | 8,7 | 8,4 | |
g/cm3 | ||||||
Widerstandskraft | 0,48 | 0,49 | 0,47 | 0,35 | 0,44 | |
μΩ.m, 20 | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.04 | |
Dehnbarkeit | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | |
%Φ0.5 | ||||||
Widerstand | -40~+40 | -80~+80 | -3~+20 | -5~+10 | 0~+40 | |
Temperatur | ||||||
Quotiety | ||||||
α, 10 -6/ | ||||||
Thermoelectromotive | 45 | 2 | 1 | 2 | 2 | |
Kraft zum Kupfer | ||||||
μv/(0~100) |
Tpye der Isolierung:
1) Polyester-Widerstanddraht, Klasse 130
2) Geänderter Polyester-Widerstanddraht, Klasse 155
3) Polyesterimide-Widerstanddraht, Klasse 180
4) Polyester (Imid) beschichtet mit Polyamidimidwiderstanddraht, Klasse 200
5) Polyimidewiderstanddraht, Klasse 220
Tpye des bloßen Drahtes
hauptsächlich Eigentum Art |
|
Cuni1 |
CuNI2 |
CuNI6 |
CuNi8 |
CuNI10 |
CuNi14 |
CuNi19 |
CuNi23 |
CuNi30 |
CuNi34 |
CuNI44 |
|
hauptsächlich Chemikalie Zusammensetzung |
Ni |
1 |
2 |
6 |
8 |
10 |
14,2 |
19 |
23 |
30 |
34 |
44 |
|
|
Mangan |
/ |
/ |
/ |
/ |
/ |
0,3 |
0,5 |
0,5 |
1,0 |
1,0 |
1,0 |
|
|
CU |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
Rest |
|
maximal Arbeiten Temperatur |
|
/ |
200 |
220 |
250 |
250 |
300 |
300 |
300 |
350 |
350 |
400 |
|
Dichte g/cm3 |
|
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
|
Widerstandskraft bei °c 20 |
|
0,03 ± 10% |
0.05± 10% |
0.10± 10% |
0.12± 10% |
0.15± 10% |
0.20± 5% |
0.25± 5% |
0.30± 5% |
0.35± 5% |
0.40± 5% |
0.49± 5% |
|
Temperatur Koeffizient von Widerstand |
|
<100> |
<120> |
<60> |
<57> |
<50> |
<38> |
<25> |
<16> |
<10> |
-0 |
<-6> |
|
dehnbar Stärke mpa |
|
>210 |
>220 |
>250 |
>270 |
>290 |
>310 |
>340 |
>350 |
>400 |
>400 |
>420 |
|
Verlängerung |
|
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
>25 |
|
Schmelzen Punkt °c |
|
1085 |
1090 |
1095 |
1097 |
1100 |
1115 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
Koeffizient von Leitfähigkeit |
|
145 |
130 |
92 |
75 |
59 |
48 |
38 |
33 |
27 |
25 |
23 |
Art des bloßen Legierungs-Drahtes
Die Legierung, die wir tun können emailliert sind Kupfer-Nickellegierungsdraht, Constantandraht, Manganindraht. Kama-Draht, NiCr-Legierungsdraht, Legierungsdraht des FeCrAl-Legierungsdrahtes usw.
Größe:
Runddraht: 0.018mm~3.0mm
Farbe der Emailisolierung: Rot, grün, gelb, schwarz, blau, Natur etc.
Band-Größe: 0.01mm*0.2mm~1.2mm*24mm
Moq: 5kg jede Größe
