Produktdetails:
|
| Material: | Constantan/Manganin | Draht-Chemikalie: | Cu-Ni-Cu-Mangan |
|---|---|---|---|
| Art: | Runder Isolierdraht | Isoliermaterial: | Polyesterimide, Polyester |
| Anwendung: | Elektrisches Instrument, elektrische Teil-Spule und so weiter | Klasse: | 130.155.180.200.220 |
| Höhepunkt: | Kupfernes Nickel-Legierungs-Draht CuNi,Hitzebeständigkeits-Nickel-Legierungs-Draht,Nickel-Legierungs-Draht der Klassen-130 |
||

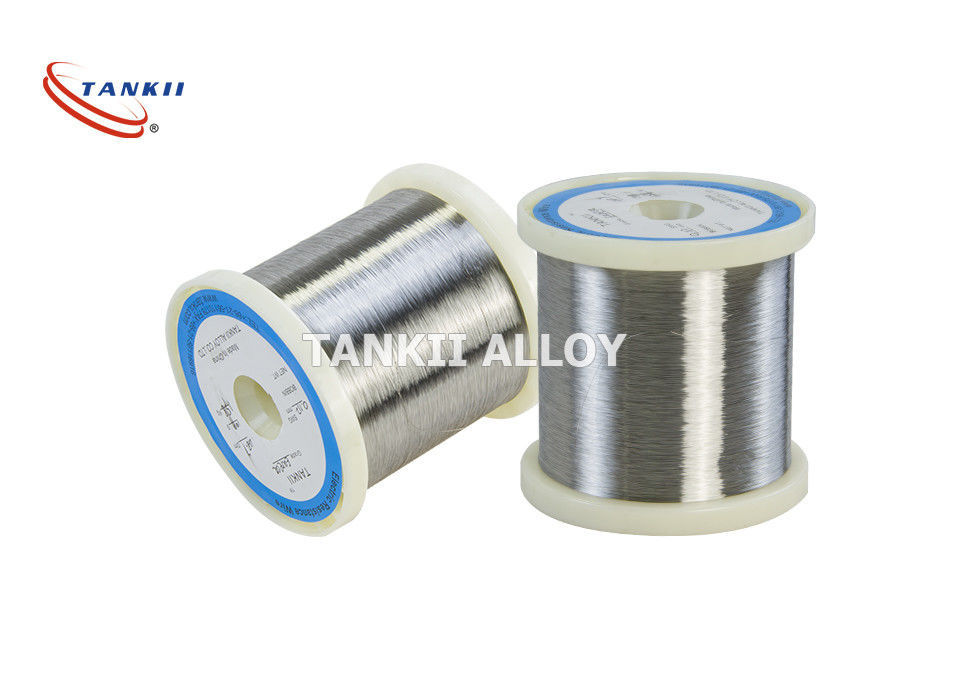

Heizungsanwendungs-hitzebeständiger elektrischer Draht CuNi23
Produkt-Beschreibung
Widerstandheizungslegierung CuNi23Mn ist niedrige im Schwachstromleistungsschalter, im thermischen Überlastrelais und in anderem elektrischem Schwachstromprodukt weitverbreitet. Sie ist eins der Schlüsselmaterialien der elektrischen Schwachstromprodukte. Die Materialien, die von unserer Firma produziert werden, haben die Eigenschaften der guten Widerstandübereinstimmung und der überlegenen Stabilität. Wir können alle Arten Runddraht, Ebene und Plattenmaterialien liefern.
Chemischer Inhalt, %
| Ni | Mangan | F.E. | Si | Cu | Andere | ROHS-Richtlinie | |||
| CD | Pb | Hektogramm | Cr | ||||||
| 23 | 0,5 | - | - | Bal | - | Nd | Nd | Nd | Nd |
Mechanische Eigenschaften
| Max Continuous Service Temp | 250ºC |
| Resisivity an 20ºC | 0.35%ohm mm2/m |
| Dichte | 8,9 g/cm3 |
| Wärmeleitfähigkeit | 16 (maximal) |
| Schmelzpunkt | 115ºC |
| Dehnfestigkeit, N/mm2 temperte, weich | Mpa 270~420 |
| Dehnfestigkeit, N/mm2 walzte kalt | Mpa 350~840 |
| Verlängerung (tempern Sie) | 25% (maximal) |
| Verlängerung (kaltgewalzt) | 2% (maximal) |
| EMF gegen Cu, μV/ºC (0~100ºC) | -25 |
| Mikrografische Struktur | Austenit |
| Magnetisches Eigentum | Nicht |
CuNi23Mn-Handelsbezeichnungen:
Legierung 180, CuNi 180, 180 Legierung, MWS-180, Cuprothal 180, Midohm, HAI-180, Cu-Ni 23, Legierung 380, Nickellegierung 180
Widerstand-Legierung 180 - CuNi23Mn sortiert/Temperament-Fähigkeiten
Bedingung: Hell, getempert, weich
Drahtdurchmesser 0.02mm-1.0mm, die in der Spule, groß als 1.0mm verpackt in der Spule verpacken
Rod, Stangendurchmesser 1mm-30mm
Streifen: Stärke 0.01mm-7mm, Breite 1mm-280mm
Emaillierte Zustand ist verfügbar
| PropertiesGrade |
CuNi1 |
CuNi2 |
CuNi6 |
CuNi8 |
CuMn3 |
CuNi10 |
|
| Chemische hauptsächlichzusammensetzung |
Ni |
1 |
2 |
6 |
8 |
_ |
10 |
| Mangan |
_ |
_ |
_ |
_ |
3 |
_ |
|
| Cu |
Bal |
Bal |
Bal |
Bal |
Bal |
Bal |
|
| Max Continuous Service Temperature (OC) |
200 |
200 |
200 |
250 |
200 |
250 |
|
| Resisivity an 20oC (Ωmm2/m) |
0,03 |
0,05 |
0,10 |
0,12 |
0,12 |
0,15 |
|
| Dichte (g/cm3) |
8,9 |
8,9 |
8,9 |
8,9 |
8,8 |
8,9 |
|
| Wärmeleitfähigkeit (α×10-6/oC) |
<100> |
<120> |
<60> |
<57> |
<38> |
<50> |
|
| Dehnfestigkeit (Mpa) |
≥210 |
≥220 |
≥250 |
≥270 |
≥290 |
≥290 |
|
| EMF gegen Cu (μV/oC) (0~100oC) |
-8 |
-12 |
-12 |
-22 |
_ |
-25 |
|
| Ungefährer Schmelzpunkt (OC) |
1085 |
1090 |
1095 |
1097 |
1050 |
1100 |
|
| Mikrografische Struktur |
Austenit |
Austenit |
Austenit |
Austenit |
Austenit |
Austenit |
|
| Magnetisches Eigentum |
nicht |
nicht |
nicht |
nicht |
nicht |
nicht |
|
| PropertiesGrade |
CuNi14 |
CuNi19 |
CuNi23 |
CuNi30 |
CuNi34 |
CuNi44 |
|
| Chemische hauptsächlichzusammensetzung |
Ni |
14 |
19 |
23 |
30 |
34 |
44 |
| Mangan |
0,3 |
0,5 |
0,5 |
1,0 |
1,0 |
1,0 |
|
| Cu |
Bal |
Bal |
Bal |
Bal |
Bal |
Bal |
|
| Max Continuous Service Temperature (OC) |
300 |
300 |
300 |
350 |
350 |
400 |
|
| Resisivity an 20oC (Ωmm2/m) |
0,20 |
0,25 |
0,30 |
0,35 |
0,40 |
0,49 |
|
| Dichte (g/cm3) |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
|
| Wärmeleitfähigkeit (α×10-6/oC) |
<30> |
<25> |
<16> |
<10> |
<0> |
<-6> |
|
| Dehnfestigkeit (Mpa) |
≥310 |
≥340 |
≥350 |
≥400 |
≥400 |
≥420 |
|
| EMF gegen Cu (μV/oC) (0~100oC) |
-28 |
-32 |
-34 |
-37 |
-39 |
-43 |
|
| Ungefährer Schmelzpunkt (OC) |
1115 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
| Mikrografische Struktur |
Austenit |
Austenit |
Austenit |
Austenit |
Austenit |
Austenit |
|
| Magnetisches Eigentum |
nicht |
nicht |
nicht |
nicht |
nicht |
nicht |
|
