FeNi-Legierung 1j85 des hoher Durchlässigkeits-1j87/1j92/1j93/1j94/1j95/1j80 weicher magnetischer Draht Legierungs-Permalloy-80

Allgemeine Beschreibung

Äußeres Magnetfeld der weichen magnetischen Legierung unter der Aktion der einfachen Magnetisierung, grundlegend verschwinden nach Abbau des Magnetfelds von Induktionsintensität und von magnetischen Legierungen.
Der Hystereseschleifebereich ist klein und schmale, Koerzitivkraft im Allgemeinen unter 800 a/m, hohe Widerstandskraft, Wirbelstromverluste ist kleine, hohe Durchlässigkeit, hohe Sättigungsinduktion. Werden im Allgemeinen zu den Blättern und zum Streifen verarbeitet. Schmelze wurde vorbereitet. Hauptsächlich verwendet für Elektrogeräte, Telekommunikationsindustrie in den verschiedenen Kernkomponenten (wie Transformatorkern, Relaiseisenkern, Drossel, etc.). Allgemein verwendete weiche magnetische Legierung hat einen kohlenstoffarmen elektrischen Stahl, ein eminem Eisen, ein Stahlblech des Silikons, eine weiche magnetische Legierung, ein Eisen, weiche magnetische eine Legierung des Kobalt, weiche magnetische eine Legierung des Nickel-Eisen-Eisensilikons, ein etc.

Die magnetischen Eigenschaften der weichen magnetischen Legierung hauptsächlich ist: (1) Koerzitivkraft (Hc) und niedrige Hysteresenverluste (Wh); (2) ist Widerstandskraft (Rho) höhere, niedrige Wirbelstromverluste (wir); (3) Anfangspermeabilität (MU 0) und das Maximum hoch
Die Hauptarten von
In kohlenstoffarmen elektrischen Stahl und können eminem Eisen, Stahlblech des Silikons, weiche magnetische Nickel-Eisen-Legierung, Eisen, weiche magnetische Legierung des Kobalt, Eisen, weiche magnetische Aluminiumlegierung des Silikons, etc., im Hinblick auf die Industrie des elektrischen Stroms unterteilt werden, hauptsächlich verwendet worden im hohen Magnetfeld mit hoher Induktion und im niedrigen Kernverlust der Legierung. In der elektronischen Industrie hauptsächlich verwendet im niedrigen oder mittleren Untermagnetfeld mit hoher Durchlässigkeit und niedriger Koerzitivkraft der Legierung. Unter Hochfrequenz muss den dünnen Streifen oder die höhere Widerstandskraft der Legierung annehmen. Allgemein verwendetes Blatt oder Streifen.

MU 85 ist eine weiche magnetische Nickel-Eisen-Legierung mit ungefähr 80% Nickel, 4,8 - 5.2% Molybdän, eine Sättigungsinduktion von ca. 0,7 T, die höchste technisch erreichbare Durchlässigkeit und eine sehr niedrige Koerzitivkraft.
Typische Anwendungen sind toroidal Bandwundkerne, Laminierungen, shieldings, elektromagnetische Relais.

Chemische Zusammensetzung

Physikalische Eigenschaften
Dichte: 8,7 g/cm3
Schmelzpunkt: °C 1400
Curie Temp: °C 400

Magnetische Eigenschaften
Sättigungs-Induktion: 0,70
Maximale Durchlässigkeit: 110,000-260,000
Koerzitivkraft - A/m: 0.7-2.4
Durchlässigkeit μ 0.08>=: 30,000-55,000

Mechanische Eigenschaften
Weiche getempert
Dehnbar: Minute 570 MPa
Ertrag: Minute 160 MPa
Verlängerung: Minute 45%

Formen
Draht/Rod, Streifen/Blatt, Rohr sind verfügbar


2.Usage
Es wird größtenteils in den kleinen Transformatoren, Impulswandler, Relais, Transformator, magnetischer Verstärker, elektromagnetische Kupplung, die Reaktor coreand magnetische Abschirmung verwendet, die inweak magnetisches orsecondary Magnetfeld funktionieren.

3.Features
Koerzitivkraft 1).Low und magnetischer Hysteresenverlust;
Widerstandskraft 2).High und loweddy-currentloss;
initialmagnetic Durchlässigkeit 3).High und maximale magnetische Durchlässigkeit;
magnetische Flussdichte der Sättigungs 4).High;

4. Verpackungsdetail

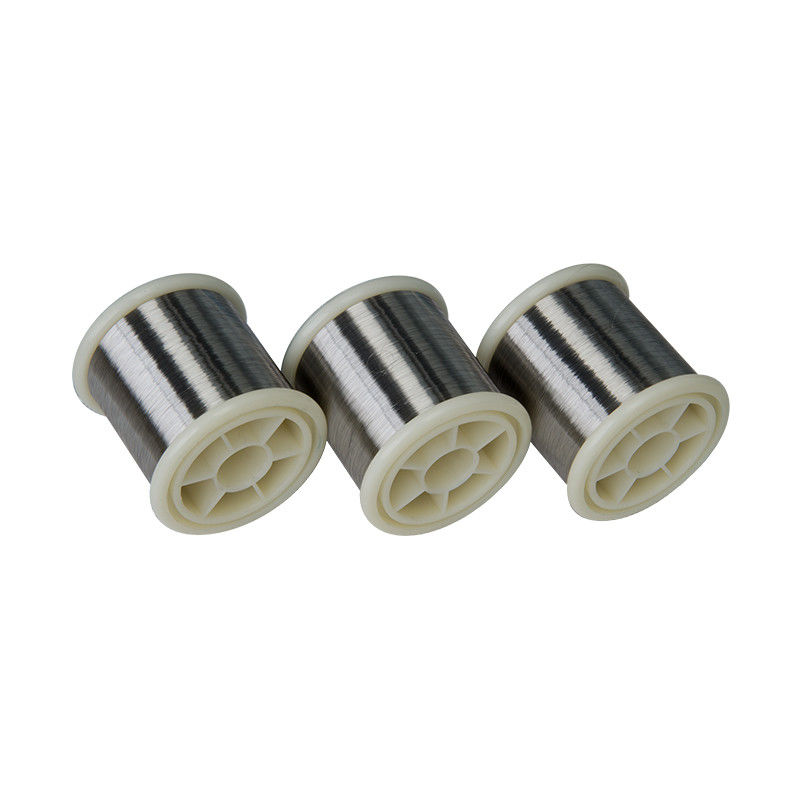

1). Spule (Plastikspule) + drückte Falte-hölzernen Fall + Palette zusammen
2). Spule (Plastikspule) + Karton + Palette
