Produkt-Details
Herkunftsort: Shanghai, China,
Markenname: TANKII
Zertifizierung: ISO SGS
Modellnummer: Ni80mo5/MU 80
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Holzetui
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 200 Tonnen pro Monat
Material: |
Permalloy |
Name: |
1J85 |
Stärke: |
0.03mm |
Durchmesser: |
0.02mm |
Form: |
Rohr/Draht/Stange/Streifen/Platte/Spule |
Standard: |
ASTM/GB |
Material: |
Permalloy |
Name: |
1J85 |
Stärke: |
0.03mm |
Durchmesser: |
0.02mm |
Form: |
Rohr/Draht/Stange/Streifen/Platte/Spule |
Standard: |
ASTM/GB |

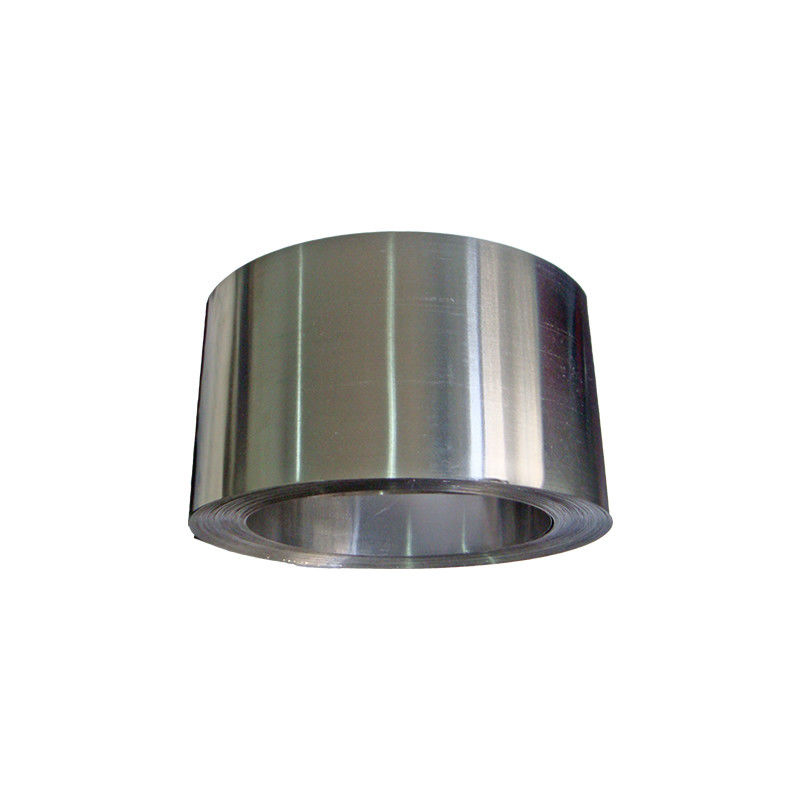

Weiche magnetische Legierungen streifen 1j85/E11c/Ni80mo5/1j79/Permalloy MU 80 für Transformator-Kern ab
Permalloy
Permalloy ist eine Nickel-Eisen--, weiche magnetische Legierung, die 80% Nickel enthält. Hauptsächlich verwendet in zwei Bereichen, für Energieumwandlung und Informatik
In der Energieindustrie hauptsächlich im hohen Magnetfeld hat eine hohe Induktion und niedrigen einen Kernverlust der Legierung. In der Elektronikindustrie hauptsächlich an der niedrigen oder mittleren Legierung, die eine hohe magnetische Durchlässigkeit und eine niedrige Koerzitivkraft hat. An den Kurzwellen wird auf einer dünnen höheren Widerstandskraft des Streifens oder der Legierung gemacht. Normalerweise mit Blatt oder Streifen.
Weiche magnetische Materialien gegen den Gebrauch, wegen der wechselnden magnetischen Wirbelströme werden innerhalb des Materials, mit dem Ergebnis des Verlustes verursacht, je kleiner der Widerstand der Legierung, je größer die Stärke, je höher die Frequenz des wechselnden Magnetfelds, die Wirbelstromverluste, die größer sind, magnetisch verringern mehr. Für dieses muss das Material gemacht werden dünneres Blatt (Band) und die Oberfläche, die mit einer Isolierschicht beschichtet wird, oder der Gebrauch von bestimmten Methoden zur Oberfläche, eine Isolierschicht des Oxids, so zu bilden legiert allgemein verwendete Magnesiumoxid-Elektrophoresebeschichtung.
Eisen-Nickellegierung größtenteils im wechselnden Magnetfeldgebrauch, hauptsächlich für Jocheisen, Relais, kleine Transformatoren und magnetisch abgeschirmt.
Chemische Zusammensetzung
| Zusammensetzung | % | C | P | S | Mangan | Si | Ni | MO | Cu | F.E. |
| Inhalt | Minute | 0,30 | 0,15 | 77,0 | 4,00 | Bal | ||||
| maximal | 0,03 | 0,02 | 0,02 | 0,60 | 0,30 | 80,0 | 5,00 | 0,20 |
Physikalische Eigenschaften
| Dichte (g/cm3) | 8,74 |
| Längenausdehnungskoeffizient (10-6 ºC-1) | 10.90~11.20 |
| Widerstandskraft (μΩ·m) | 0,56 |
| Curie-Temperatur (ºC) | 400 |
| Sättigungsmagnetostriktionskoeffizient (10-6) | 0,5 |
| Schmelzpunkt (ºC) | - |
Magnetisches Eigentum
| Grad | Spezifikt. | D/mm |
μ0,08 /(mH/m) |
μm /(mH/m) |
Bs/T | Hc (A/m) |
| ≥ | ≤ | |||||
| Permalloy | Kaltgewalzte Bandeisen | 0.005-0.01 | 20,0 | 87,5 | 0,70 | 4,8 |
| 0.02-0.04 | 22,5 | 100,0 | 0,70 | 3,6 | ||
| 0.05-0.09 | 35,0 | 137,5 | 0,70 | 2,4 | ||
| 0.10-0.19 | 37,5 | 187,5 | 0,70 | 1,6 | ||
| 0.20-0.34 | 50,0 | 225,0 | 0,70 | 1,2 | ||
| 0.35-1.00 | 62,5 | 312,5 | 0,70 | 0,8 | ||
| 1.10-2.50 | 50,0 | 187,5 | 0,70 | 1,2 | ||
| 2.51-3.00 | 43,8 | 150,0 | 0,70 | 1,44 | ||
| Warmgewalztes Bandeisen | 3-22 | 37,5 | 125,0 | 0,70 | 1,6 | |
| Stabstahl | 8-100 | 37,5 | 125,0 | 0,70 | 1,6 | |
| Grad | Spezifikt. | δ/mm | 0.1A/m, μ1/(mH/m) | |||
| 600Hz | 400Hz | 1kHz | 10kHz | |||
| ≥ | ||||||
| Permalloy | Kaltgewalzte Bandeisen | 0,02 | - | - | 20,0 | 15 |
| 0,05 | - | - | 31,3 | 11,3 | ||
| 0,10 | - | 31,3 | 25,0 | - | ||
| 0,20 | - | 23,8 | 10,0 | - | ||
| 0,35 | 38 | 12,5 | - | - | ||
Art der Versorgung
| Legierungs-Name | Art | Maß | |
| Permalloy | Draht | D= 0.05~8mm | |
| Permalloy | Streifen | W= 5~1000mm | T= 0.1~1.0mm |
| Permalloy | Folie | W= 10~100mm | T= 0.01~0.1mm |
| Permalloy | Stange | Dia= 8~100mm | L= 50~1000mm |
