Produkt-Details
Herkunftsort: Shanghai, China
Markenname: TANKII
Zertifizierung: ISO9001:2008
Modellnummer: 6J40
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10kg
Preis: To negotiate
Verpackung Informationen: Spule, Karton, Sperrholzkiste als Anforderungen der Kunden
Lieferzeit: 7-12 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 200+TON+MONTH
Materielle Legierung: |
Kupfer basierte Legierung |
Art: |
Runder Isolierdraht |
Isoliermaterial: |
Polyesterimide, Polyester |
Temperatur: |
130, 155, 180, 200, 220… |
Probe: |
Verfügbar |
Spule: |
Standard |
Materielle Legierung: |
Kupfer basierte Legierung |
Art: |
Runder Isolierdraht |
Isoliermaterial: |
Polyesterimide, Polyester |
Temperatur: |
130, 155, 180, 200, 220… |
Probe: |
Verfügbar |
Spule: |
Standard |

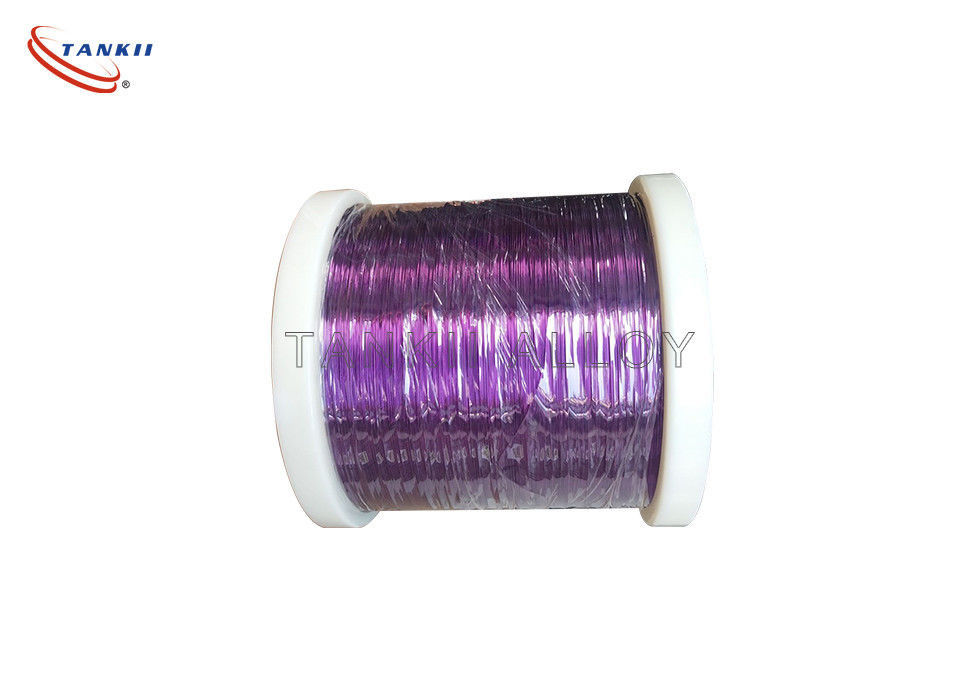

Die Klasse 130, die ringsum Kupferlegierung Manganin gefärbt wurde, emaillierte Draht
1. Materielle allgemeine Beschreibung
Legierung des kupfernen Nickels, die niedriges elektrisches resisitance, gutes hitzebeständiges und korrosionsbeständig, einfach hat verarbeitet zu werden und zu führen geschweißt. Sie wird verwendet, um die Schlüsselkomponenten in im thermischen Überlastrelais, thermischen dem Leistungsschalter des niedrigen Widerstands und in den Elektrogeräten herzustellen. Es ist auch ein wichtiges Material für elektrisches Heizkabel. Es ist als s-Art cupronickel ähnlich. Mehr Zusammensetzung des Nickels, mehr Silberweiß die Oberfläche zu sein.
Zusammensetzung 3.Chemical und Haupteigentum der niedrigen Legierung des Widerstand-Cu-Ni
| PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
| Chemische hauptsächlichzusammensetzung | Ni | 1 | 2 | 6 | 8 | _ | 10 |
| Mangan | _ | _ | _ | _ | 3 | _ | |
| Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
| Max Continuous Service Temperature (OC) | 200 | 200 | 200 | 250 | 200 | 250 | |
| Resisivity an 20oC (Ωmm2/m) | 0,03 | 0,05 | 0,10 | 0,12 | 0,12 | 0,15 | |
| Dichte (g/cm3) | 8,9 | 8,9 | 8,9 | 8,9 | 8,8 | 8,9 | |
| Wärmeleitfähigkeit (α×10-6/oC) | <100> | <120> | <60> | <57> | <38> | <50> | |
| Dehnfestigkeit (Mpa) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
| EMF gegen Cu (μV/oC) (0~100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
| Ungefährer Schmelzpunkt (OC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
| Mikrografische Struktur | Austenit | Austenit | Austenit | Austenit | Austenit | Austenit | |
| Magnetisches Eigentum | nicht | nicht | nicht | nicht | nicht | nicht | |
| PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
| Chemische hauptsächlichzusammensetzung | Ni | 14 | 19 | 23 | 30 | 34 | 44 |
| Mangan | 0,3 | 0,5 | 0,5 | 1,0 | 1,0 | 1,0 | |
| Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
| Max Continuous Service Temperature (OC) | 300 | 300 | 300 | 350 | 350 | 400 | |
| Resisivity an 20oC (Ωmm2/m) | 0,20 | 0,25 | 0,30 | 0,35 | 0,40 | 0,49 | |
| Dichte (g/cm3) | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | |
| Wärmeleitfähigkeit (α×10-6/oC) | <30> | <25> | <16> | <10> | <0> | <-6> | |
| Dehnfestigkeit (Mpa) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
| EMF gegen Cu (μV/oC) (0~100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
| Ungefährer Schmelzpunkt (OC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
| Mikrografische Struktur | Austenit | Austenit | Austenit | Austenit | Austenit | Austenit | |
| Magnetisches Eigentum | nicht | nicht | nicht | nicht | nicht | nicht | |
2. Emaillierte Drahteinleitung und -anwendungen
Obgleich beschrieben als „emailliert“, wird emaillierter Draht nicht tatsächlich mit entweder einer Schicht Emailfarbe noch mit dem Glasemail beschichtet, das von fixiertem Glasstaub gemacht wird. Moderner Magnetdraht benutzt gewöhnlich eine bis vier Schichten (im Falle der Viererkabelfilmart Draht) Polymerfilmisolierung, häufig von zwei verschiedenen Zusammensetzungen, um eine starke, ununterbrochene Isolierschicht zur Verfügung zu stellen. Magnetdraht, der Polyvinylformales isoliert des Filmgebrauches (in der Reihenfolge der zunehmenden Temperaturspanne) (Formar), Polyurethan, Polyimide, Polyamid, Polyester, PolyesterPolyimide, PolyamidPolyimide (oder Amidimid) und Polyimide. Polyimide Isoliermagnetdraht ist zur Operation an bis 250 °C. fähig. Die Isolierung des stärkeren Quadrats oder des rechteckigen Magnetdrahtes wird häufig vergrößert, indem man ihn mit einem Hochtemperaturpolyimide- oder Fiberglasband einwickelt, und abgeschlossene Wicklungen sind häufig das Vakuum, das mit einem Isolierlack imprägniert werden, um Isolierungsstärke zu verbessern und langfristige Zuverlässigkeit der Wicklung.
Selbsttragende Spulen sind Wunde mit dem Draht, der mit mindestens zwei Schichten, das äußerste Sein ein thermoplastisches dass Bindungen die Drehungen zusammen beschichtet wird, wenn sie erhitzt werden.
Andere Arten Isolierung wie Fiberglasgarn mit Lack, aramid Papier, Kraftpapier, Glimmer und Polyester-Film sind auch über der Welt für verschiedene Anwendungen wie Transformatoren und Reaktoren weitverbreitet. Im Audiosektor können ein Draht des silbernen Baus und viele andere Isolatoren, wie Baumwolle (manchmal durchdrungen mit irgendeiner Art Gerinnungsvertreter/Verdickungsmittel, wie Bienenwachs) und Polytetrafluoroäthylen (PTFE) gefunden werden. Ältere Isoliermaterialien umfassten Baumwolle, Papier oder Seide, aber diese sind für niedrigtemperaturanwendungen nur nützlich (bis 105°C).
Für Leichtigkeit der Herstellung, hat etwas Niedrig-Temperaturgradmagnetdraht Isolierung, die durch die Hitze des Lötens entfernt werden kann. Dies heißt, dass elektrische Beziehungen an den Enden hergestellt werden können, ohne weg von der Isolierung zuerst abzustreifen.
