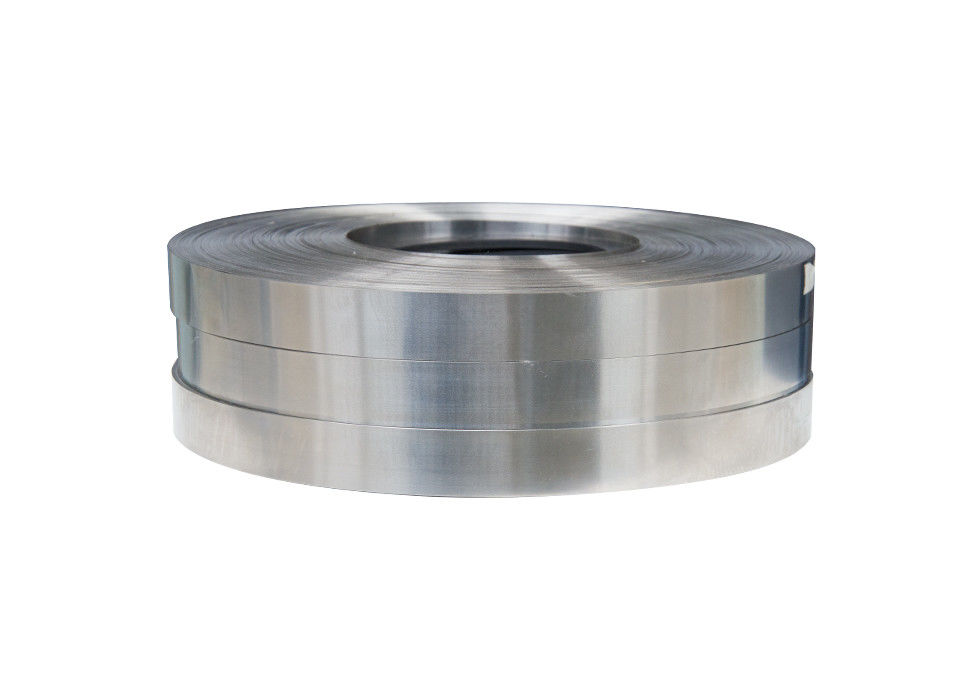

Heller Oxidations-Widerstand des Constantan-Kupfer-Nickel-Streifen-CuNi44Mn 0.05mm * 100mm

Eine Kupfernickellegierung, die spezifische geringe Mengen der zusätzlichen Elemente enthält, um genaue Werte für den Temperaturkoeffizienten von Widerstandskraft zu erzielen.

Constantan ist eine Kupfernickellegierung, die normalerweise 55% Kupfer und aus 45% Nickel besteht. Sein Hauptmerkmal ist sein Widerstand, der über einer breiten Palette von Temperaturen konstant ist. Andere Legierungen mit Koeffizienten der ähnlich niedrigen Temperatur bekannt, wie Manganin (Cu86Mn12Ni2).

Von allen modernen Dehnungsmessgerätlegierungen ist Constantan das älteste und noch das weit verbreitetste. Diese Situation reflektiert die Tatsache, dass Constantan die beste Gesamtkombination von den Eigenschaften hat, die für viele Dehnungsmessgerätanwendungen benötigt werden. Diese Legierung hat, zum Beispiel, eine ausreichend hohe Belastungsempfindlichkeit oder Messgerätfaktor, der zum Belastungsniveau und -temperatur verhältnismäßig unempfindlich ist. Seine Widerstandskraft ist hoch genug, passende Widerstandswerte sogar in den sehr kleinen Gitter zu erzielen, und sein Temperaturkoeffizient Widerstand ist nicht übertrieben. Darüber hinaus wird Constantan durch gute Ermüdungsfestigkeit und verhältnismäßig hohe Verlängerungsfähigkeit gekennzeichnet. Es muss gemerkt werden jedoch dass Constantan neigt, einen ununterbrochenen Antrieb bei den Temperaturen über °C 65 (°F 150) aufzuweisen; und diese Eigenschaft sollte berücksichtigt werden, wenn nullstabilität des Dehnungsmessgerätes über eine Zeitdauer von Stunden oder Tagen kritisch ist.

Synonyme

Ein-Legierungsc$p-legierung, Kupfernickellegierung, Legierung des Widerstands CuNi44, 55% copper/45% Nickellegierung Constantan, Constantanfolie, Constantanstreifen, Constantanblatt, Constantanplatte, Constantandraht, Dehnungsmessgerätlegierung, cupronickel, kupferner Constantan

Chemische Eigenschaften
A), Ni= 44,2%, Mn= 1,5%, Fe= 0,5%, Cu=-Balance

b) Ein-Legierung: Sehr wichtig, kann Constantan verarbeitet werden, damit Selbsttemperaturausgleich eine breite Palette von Testmaterialausdehnungskoeffizienten zusammenbringt. Eine Legierung wird in Zahlen des Selbst-Temperaturausgleiches (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 und 50, für Gebrauch auf Testmaterialien mit entsprechenden Koeffizienten der thermischen Expansion geliefert, ausgedrückt in den Teilen pro Million durch Länge (oder µm/m) pro Kelvin oder Grad Celsius oder Grad Fahrenheit.

c) P-Legierung: Für das Maß von sehr großen Belastungen, ist 5% (microstrain 50 000) oder oben, getemperter Constantan (p-Legierung) das normalerweise vorgewählte Gittermaterial. Constantan in dieser Form ist sehr duktil; und, in den Messlängen von 0,125 herein (3 Millimeter) und länger, kann bis >20% belastet werden. Es sollte bedacht werden jedoch dass unter hohen Kreislaufbelastungen die p-Legierung etwas dauerhafte Widerstandänderung mit jedem Zyklus aufweist, und verursacht eine entsprechende Nullpunktverschiebung im Dehnungsmessgerät. Deswegen wird Eigenschaft und die Tendenz für vorzeitigen Gitterausfall mit dem wiederholten Belasten, p-Legierung nicht gewöhnlich für zyklische Belastungsanwendungen empfohlen. P-Legierung ist mit STC-Zahlen von 08 und von 40 für Gebrauch auf Metallen und Plastik, beziehungsweise verfügbar.
