Produktdetails:
|
Features: | Hohe Widerstandskraft | Spezifische Ablenkung: | 15,5 |
---|---|---|---|
Widerstandskraft: | 78.0* (±5%) | Dichte: | 8.1g/cm ³ |
Nützliche Ablenkungs-Temperatur: | -70~350℃ | Linearitäts-Temperatur: | -20~200℃ |
Flexivity: | 28.5* (1±4%) | Elastizitätsmodul: | 15,5 |
Verwenden Sie: | Temperaturausgleichselement | Name: | TB1577A |
Maximale Temperatur: | 450℃ | ||
Höhepunkt: | weiche magnetische Legierung,kovar Legierung |

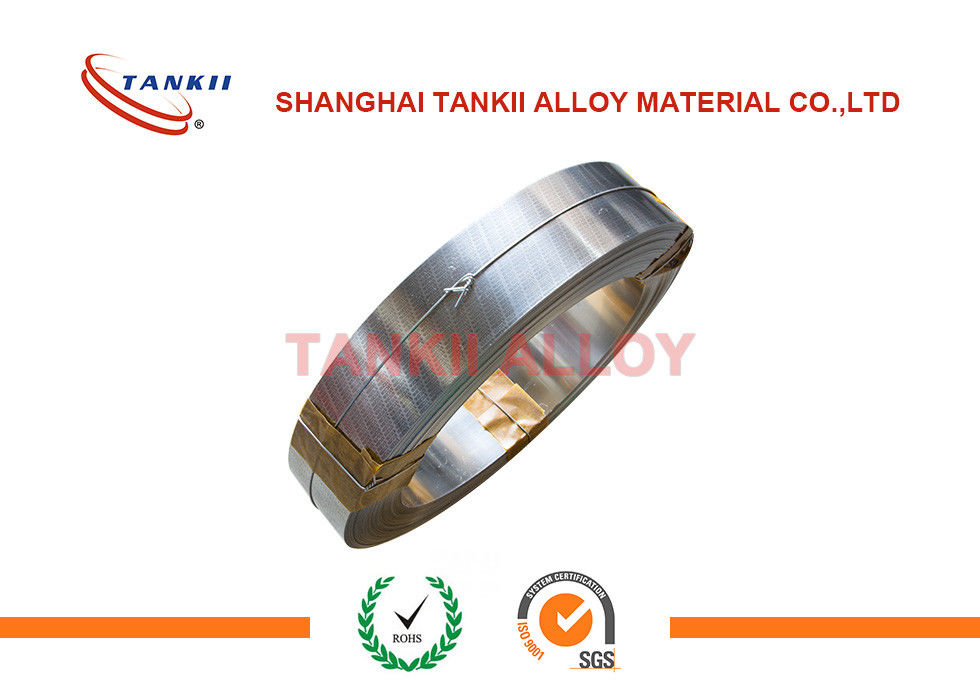

Thermischer bimetallischer Streifen TB1577A senken Elastizitätsmodul für automatische Schutz-Schaltung mit Soem-Druck-Kennzeichen
Ein Bimetall wird benutzt, um einen Temperaturwechsel in mechanische Verschiebung umzuwandeln. Der Streifen besteht aus zwei Streifen von verschiedenen Metallen, die mit unterschiedlicher Rate, während sie erhitzt sind, normalerweise Stahl- und kupfern, oder in einigen Fällen Stahl- und Messing erweitern. Die Streifen werden zusammen während ihrer Länge verbunden, indem man befestigt, bronziert oder schweißt. Die verschiedenen Expansionen zwingen den flachen Streifen, um eine Möglichkeit zu verbiegen, wenn sie und in der entgegengesetzten Richtung erhitzt werden, wenn sie unterhalb seiner Ausgangstemperatur abgekühlt werden. Das Metall mit dem höheren Ausdehnungskoeffizienten ist auf der äußeren Seite der Kurve, wenn der Streifen und auf der inneren Seite wenn abgekühlt erhitzt ist
Die seitlich Verschiebung des Streifens ist viel größer als die kleine lengthways Expansion in irgendeinem der zwei Metalle. Dieser Effekt wird in einer Strecke der mechanischen und elektrischen Geräte verwendet. In einigen Anwendungen wird der bimetallische Streifen in der flachen Form benutzt. In anderen wird er in eine Spule für Kompaktheit eingewickelt. Die größere Länge der aufgerollten Version gibt verbesserte Empfindlichkeit.
Grad | 5J1580 |
Hohe Expansionsschicht | Ni20Mn6 |
Niedrige Expansionsschicht | Ni36 |
Beschreibung:
Chemische Zusammensetzung (%)
Grad | C | Si | Mangan | P | S | Ni | Cr | Cu | F.E. |
Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
Grad | C | Si | Mangan | P | S | Ni | Cr | Cu | F.E. |
Ni20Mn6 | ≤0.05 | 0.15~0.3 | 5.5~6.5 | ≤0.02 | ≤0.02 | 19~21 | - | - | Bal. |
Physikalische Eigenschaften
>Density (g/cm3): 8,1
> zulässige Temperatur (ºC): -70~ 350
Lineare Temperatur (ºC): -20~ 180
>Electrical Widerstandskraft (μΩ*m): 0,8 ±5% (20ºC)
>Thermal Leitfähigkeit (W-/m.ºc): 12
>Bending K/10-6 ºC-1 (20~135ºC): 15
> Elastizitätsmodul, E/GPa 147~177
Anwendung: Das Material ist hauptsächlich in den Steuerungsgeräten und -instrumentierung (z.B.: erschöpfen Sie Thermometer, Thermostate, Spannungsregler, Temperaturstaffel, automatische Schutzschaltung, Membranmeter, etc.) machen Temperaturüberwachung, Temperaturausgleich, Strombegrenzung, Temperaturindikator und andere wärmeempfindliche Komponenten.
Eigenschaft: Die grundlegenden Eigenschaften des Thermostats bimetallisch verbiegt Deformation mit Temperaturwechseln, mit dem Ergebnis eines bestimmten Momentes.
Thermostat-Bimetallexpansionskoeffizient ist zu die zwei unterschiedlich oder mehr Schichten des Metalls oder der Legierung entlang der gesamten fest verpfändeten Kontaktfläche, tritt Haben einer Temperatur-abhängigen Formänderung thermosensitive Funktionszusammensetzungen auf. Worin der höhere Expansionskoeffizient der aktiven Schicht eine genannte Schicht ist, wird ein niedriger Ausdehnungskoeffizient der Schicht passives überlagern genannt.
Überblick
Thermischer bimetallischer Streifen ist durch den unterschiedlichen Expansionskoeffizienten von zwei oder mehr als zwei Schichten des Metalls oder der Metallfesten Kombination, und entlang der gesamten Schnittstelle schwankt mit Temperatur und die thermische Funktion der Form ändert in den Verbundwerkstoffen. Eins des hohen Expansionskoeffizienten werden aktive Schicht, niedriger Expansionskoeffizient wird passiv. Wenn Anforderungen mit hoher Widerstandskraft, aber wärmeempfindliche Widerstandleistung im Wesentlichen die gleiche Art der thermischen bimetallischen Reihe ist, zwischen den zwei Schichten der unterschiedlichen Stärke der mittleren Schicht als Weichenschicht hinzugefügt werden, ist, den Zweck der Steuerunterschiedlichen Widerstandskraft kann zu erzielen.
Die grundlegende Eigenschaft des thermischen Bimetalles ändert mit Temperatur und Temperaturdeformation, mit dem Ergebnis eines bestimmten Momentes. Viele Geräte benutzen diese Funktion zur Bekehrtes Wärmeenergie in mechanische Arbeit, um Steuerung zu erzielen. Thermisches Bimetall benutzt für Kontrollsystem und Temperaturfühler im Messgerät.
System der Wärmebehandlung: wärmeempfindlicher Widerstand, Widerstandskraft und Elastizitätsmodul von Proben, bevor das Maß Wärmebehandlung durchmachen muss, Druck beseitigen.
Hauptmerkmale: hohe wärmeempfindliche Eigenschaften und hohe Widerstandskraft, aber unteres Elastizitätsmodul und erlaubter Druck, können die Empfindlichkeit des Instrumentes erhöhen, kleiner und die Reaktion erhöhen
